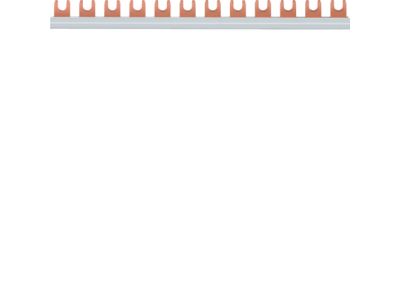

Szyna grzebieniowa widełkowa pozioma 1P 16mm2 12M | KDN180A Hager

Opis i Kluczowe Cechy

Szyna grzebieniowa widełkowa pozioma marki Hager, o oznaczeniu katalogowym KDN180A, to profesjonalny element osprzętu elektroinstalacyjnego zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii wewnątrz rozdzielnic niskiego napięcia. Produkt charakteryzuje się konstrukcją jednofazową (1P) i posiada 12 modułów, co pozwala na szybkie połączenie aparatury modułowej bez konieczności stosowania czasochłonnych mostków kablowych. Przekrój znamionowy szyny wynoszący 16 mm² gwarantuje doskonałą przewodność elektryczną oraz minimalizuje straty energii, co jest kluczowe przy większych obciążeniach prądowych w instalacjach przemysłowych i domowych. Zastosowanie miedzi o wysokiej czystości zapewnia stabilność parametrów elektrycznych przez cały okres eksploatacji.

• Typ połączenia: Widełkowe, zapewniające pewny styk i łatwy montaż pod zaciski śrubowe aparatów.
• Liczba modułów: 12M, co odpowiada standardowej szerokości rzędu w wielu rozdzielnicach.
• Przekrój poprzeczny: 16 mm², umożliwiający pracę z prądami o wysokim natężeniu.
• Izolacja: Wysokiej jakości tworzywo termoplastyczne odporne na wysokie temperatury i samogasnące.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu łączeniowego. Szyna KDN180A spełnia wymagania normy IEC/EN 61439, co potwierdza jej bezpieczeństwo użytkowania w zestawach rozdzielczych i sterowniczych niskiego napięcia. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku Unii Europejskiej oraz spełnienia dyrektyw dotyczących bezpieczeństwa elektrycznego. Materiały izolacyjne są wolne od halogenów, co podnosi standardy bezpieczeństwa przeciwpożarowego w budynkach.

Zastosowanie

Szyna grzebieniowa Hager KDN180A znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest idealnym rozwiązaniem do łączenia wyłączników nadprądowych (MCB), wyłączników różnicowoprądowych (RCCB) oraz innych aparatów modułowych montowanych na szynie DIN TS35. Dzięki swojej konstrukcji, szyna ta jest powszechnie wykorzystywana w rozdzielnicach głównych i oddziałowych w budownictwie wielorodzinnym, biurowcach oraz obiektach przemysłowych, gdzie liczy się przejrzystość okablowania, oszczędność miejsca oraz szybkość prac montażowych.

Wskazówki Montażowe

Podczas montażu szyny widełkowej KDN180A należy zwrócić szczególną uwagę na prawidłowe osadzenie widełek w zaciskach aparatury. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub, zgodnie ze specyfikacją producenta aparatów (zazwyczaj od 2 Nm do 3,5 Nm), aby uniknąć przegrzewania się styków. Szynę o długości 12 modułów można w razie potrzeby dociąć do wymaganej długości, pamiętając o zachowaniu odpowiednich odstępów izolacyjnych i zastosowaniu dedykowanych zaślepek końcowych (końcówek izolacyjnych), które zapobiegają przypadkowemu dotknięciu części pod napięciem i zapewniają stopień ochrony IP20.

FAQ

• Czy szyna KDN180A pasuje do aparatury innych producentów? Tak, szyna posiada standardowy rozstaw widełek, co sprawia, że jest kompatybilna z większością aparatury modułowej dostępnej na rynku, choć optymalne dopasowanie uzyskuje się z osprzętem marki Hager.
• Czy szynę można skracać? Tak, szynę miedzianą wraz z izolacją można przycinać na odpowiednią długość. Po docięciu należy bezwzględnie oczyścić krawędzie z opiłków miedzi i założyć izolacyjne zaślepki końcowe.
• Jaki jest maksymalny prąd znamionowy dla tej szyny? Przy przekroju 16 mm² szyna standardowo obsługuje prądy do 80A, zależnie od punktu zasilania i warunków chłodzenia w rozdzielnicy.
