Szyna grzebieniowa kołkowa pionowa 4P 16mm2 do 2-rzędowa lewa 125mm | KCF663L Hager

Opis i Kluczowe Cechy

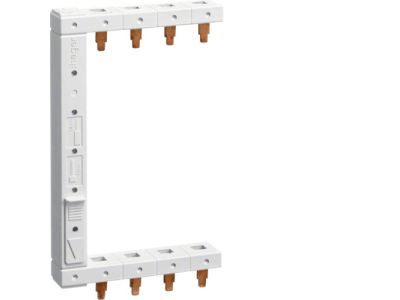

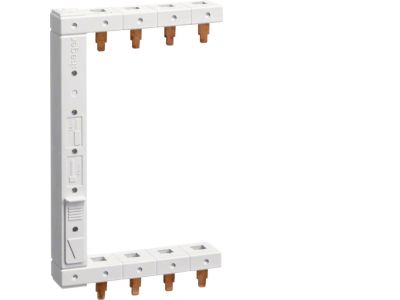

Szyna grzebieniowa kołkowa pionowa KCF663L to element do bezpiecznego i uporządkowanego łączenia biegunów aparatów modułowych w rozdzielnicach. Wyposażona w cztery bieguny (4P) o przekroju 16 mm² oraz wysokość 125 mm, przeznaczona jest do montażu w rozdzielnicach dwurzędowych – wersja lewa umożliwia optymalne poprowadzenie przewodów po lewej stronie rozdzielnicy. Kołkowa konstrukcja zapewnia pewne i powtarzalne połączenie z gniazdami aparatów.

• 4 bieguny (4P): Pozwalają na jednoczesne połączenie przewodu fazowego L1, L2, L3 oraz neutralnego N – upraszcza okablowanie i redukuje liczbę połączeń.
• Przekrój 16 mm²: Gwarantuje niską rezystancję i wysoką obciążalność prądową, co przekłada się na bezpieczne przesyłanie energii bez ryzyka przegrzania.
• Wysokość 125 mm: Dostosowana do standardowej wysokości modułów w rozdzielnicach dwurzędowych – idealnie pasuje do aparatów o wysokości 1 modułu (18 mm).
• Wersja lewa: Zaprojektowana do montażu po lewej stronie rozdzielnicy, co ułatwia prowadzenie przewodów i zachowuje czytelny układ instalacji.
• Kołki łączące: Zapewniają stabilne, wtykowe połączenie z aparatami modułowymi – eliminują potrzebę stosowania dodatkowych mostków i skręcania przewodów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Szyna grzebieniowa została wyprodukowana zgodnie ze standardami DIN i jest przeznaczona do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Szyna KCF663L jest przeznaczona do łączenia biegunów aparatów modułowych w rozdzielnicach elektrycznych. Znajduje zastosowanie w:

• Bezpiecznym i estetycznym łączeniu wyłączników nadprądowych, różnicowoprądowych i styczników w jednej rozdzielnicy.
• Zasilaniu układów sterowania i automatyki budynkowej, gdzie wymagane jest szybkie i niezawodne połączenie wielu urządzeń.
• Modernizacji istniejących rozdzielnic – umożliwia uporządkowanie okablowania i zmniejsza ryzyko błędów montażowych.
• Instalacjach w budownictwie mieszkaniowym, komercyjnym i lekkim przemyśle.

Wskazówki Montażowe

Montaż i demontaż szyny grzebieniowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę należy zamontować na szynie TH35 (DIN) w przeznaczonym do tego gnieździe. Wcisnąć kołki w odpowiednie gniazda aparatów, upewniając się, że wszystkie kołki są całkowicie osadzone. Przekrój przewodów przyłączonych do szyny (jeśli występują) dobrać zgodnie z obciążalnością prądową – maksymalny przekrój 16 mm². Moment dokręcania zacisków (jeśli występują) stosować zgodny z dokumentacją producenta.

FAQ

• Czy szyna grzebieniowa KCF663L pasuje do aparatów różnych producentów? Szyna wyposażona jest w standardowe kołki, które pasują do aparatów modułowych posiadających gniazda przystosowane do szyn grzebieniowych (najczęściej o średnicy 10 mm i rozstawie 18 mm). Przed montażem zaleca się sprawdzenie kompatybilności z konkretnym urządzeniem.
• Jaki jest stopień ochrony szyny? Szyna grzebieniowa jest przeznaczona do montażu wewnątrz rozdzielnicy, dlatego nie posiada własnego stopnia ochrony. Po zabudowaniu w rozdzielnicy o odpowiednim IP (np. IP20) jest chroniona przed dotykiem.
• Czy szynę można skracać? Szyna o wysokości 125 mm jest stała i nie przewidziano jej skracania. Do zastosowań o innej wysokości należy dobrać odpowiedni model (np. 120 mm, 145 mm) z oferty producenta.
