Szyna EURO SZP 35H7/2 gr. blachy 1,0mm, perforowana (2m) | 613120 Baks

Opis i Kluczowe Cechy

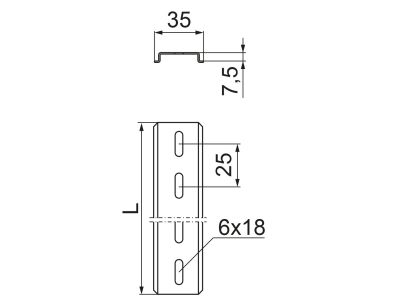

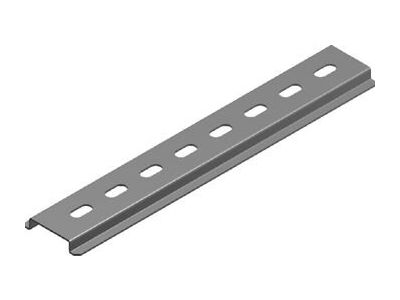

Szyna EURO SZP 35H7/2 marki BAKS to profesjonalny element montażowy, stanowiący fundament nowoczesnych rozdzielnic elektrycznych oraz szaf sterowniczych. Produkt charakteryzuje się standardową szerokością 35 mm oraz wysokością profilu wynoszącą 7,5 mm, co czyni go w pełni kompatybilnym z większością aparatury modułowej dostępnej na rynku. Wykorzystanie blachy o grubości 1,0 mm gwarantuje optymalną sztywność konstrukcji oraz odporność na odkształcenia pod wpływem ciężaru zamontowanych komponentów.

• Perforacja: Fabryczne otwory montażowe znacząco przyspieszają proces instalacji, eliminując konieczność samodzielnego wiercenia i pozwalając na precyzyjne pozycjonowanie szyny na wspornikach.
• Materiał: Wysokiej jakości stal poddana procesom zabezpieczającym, co zapewnia długowieczność i odporność na korozję w typowych warunkach eksploatacji wewnątrzbudynkowej.
• Długość: Odcinek 2-metrowy pozwala na elastyczne dopasowanie do szerokich szaf lub docięcie wielu mniejszych fragmentów, co minimalizuje odpady materiałowe.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami branżowymi dotyczącymi systemów nośnych w elektrotechnice. Szyna spełnia wymogi normy PN-EN 60715, co definiuje jej wymiary oraz tolerancje, zapewniając pełną zamienność i bezpieczeństwo montażu aparatury modułowej różnych producentów. Dzięki zachowaniu precyzyjnych parametrów geometrycznych, zatrzaski aparatów elektrycznych pewnie blokują się na krawędziach szyny, co zapobiega ich przypadkowemu wysunięciu.

Zastosowanie

Szyna perforowana SZP 35H7/2 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest dedykowana do montażu szerokiej gamy urządzeń, w tym:

• Aparatura zabezpieczająca: Wyłączniki nadprądowe (bezpieczniki), wyłączniki różnicowoprądowe oraz ograniczniki przepięć.
• Elementy sterownicze: Styczniki modułowe, przekaźniki czasowe, przekaźniki pomocnicze oraz sterowniki PLC.
• Osprzęt pomocniczy: Złączki szynowe (ZUG), bloki rozdzielcze oraz liczniki energii montowane na szynę DIN.

Wskazówki Montażowe

Podczas instalacji szyny EURO SZP 35H7/2 zaleca się przestrzeganie poniższych wytycznych inżynieryjnych:

• Mocowanie: Szynę należy przytwierdzać do podłoża lub wsporników za pomocą śrub o odpowiedniej średnicy, wykorzystując istniejącą perforację. Zalecany rozstaw punktów mocowania powinien zapobiegać ugięciom szyny przy pełnym obciążeniu aparaturą.
• Docinanie: Do cięcia szyny na wymaganą długość najlepiej używać dedykowanych gilotyn do szyn DIN, co zapewnia czyste cięcie bez zadziorów i nie uszkadza powłoki ochronnej.
• Uziemienie: W przypadku wykorzystywania szyny jako elementu przewodzącego (np. dla złączek ochronnych PE), należy zapewnić ciągłość elektryczną i odpowiednie połączenie z szyną wyrównawczą.

FAQ

• Czy szyna o grubości 1,0 mm jest wystarczająca dla ciężkich styczników? Tak, grubość 1,0 mm przy profilu 35H7/2 zapewnia odpowiednią wytrzymałość mechaniczną dla standardowej aparatury modułowej i średniej wielkości styczników.
• Czy perforacja osłabia konstrukcję szyny? Nie, perforacja w modelu SZP jest zaprojektowana tak, aby zachować optymalny balans między łatwością montażu a sztywnością wzdłużną elementu.
• Czy produkt można stosować na zewnątrz? Szyna jest przeznaczona głównie do montażu wewnątrz obudów i rozdzielnic. W przypadku montażu zewnętrznego, musi znajdować się w obudowie o odpowiednim stopniu ochrony IP.
