Szyna EURO SZP 35H7/1 gr. blachy 1,0mm, perforowana (1m) | 613110 Baks

Opis i Kluczowe Cechy

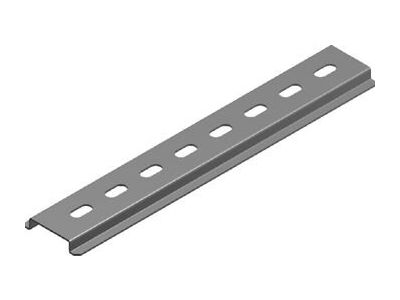

Szyna EURO SZP 35H7/1 marki BAKS to profesjonalny element nośny, zaprojektowany z myślą o najwyższych standardach w branży elektroinstalacyjnej. Wykonana z wysokiej jakości stali o grubości blachy wynoszącej 1,0 mm, gwarantuje optymalną sztywność konstrukcyjną oraz odporność na odkształcenia pod wpływem ciężaru zamontowanej aparatury. Perforacja szyny znacząco ułatwia proces instalacji, pozwalając na precyzyjne dopasowanie punktów mocowania bez konieczności dodatkowego wiercenia w profilu.

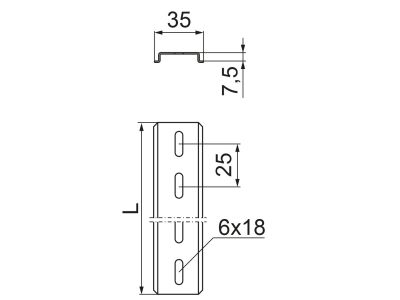

• Wysokość profilu 7,5 mm: Standardowa wysokość typu H7 zapewnia pełną kompatybilność z większością obudów i rozdzielnic dostępnych na rynku.
• Grubość materiału 1,0 mm: Zwiększona wytrzymałość mechaniczna w porównaniu do cieńszych zamienników, co przekłada się na stabilność osadzenia ciężkich styczników i przekaźników.
• Perforacja: Fabryczne otwory montażowe przyspieszają prace instalacyjne i pozwalają na zachowanie estetyki wewnątrz rozdzielnicy.
• Długość 1 metr: Standardowy odcinek umożliwiający swobodne docięcie do wymaganego wymiaru w konkretnej aplikacji.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów nośnych w elektrotechnice. Szyna spełnia wymagania normy PN-EN 60715, co definiuje standardowe wymiary montażowe dla aparatury niskiego napięcia w rozdzielnicach i sterownicach. Dzięki zachowaniu precyzyjnych tolerancji wymiarowych, każdy moduł zatrzaskowy (bezpiecznik, stycznik) będzie pewnie osadzony na profilu, eliminując ryzyko luzów mechanicznych.

Zastosowanie

Szyna perforowana SZP 35H7/1 znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych oraz szaf sterowniczych. Jest to fundament dla nowoczesnych systemów automatyki i rozdziału energii. Główne obszary wykorzystania to:

• Montaż aparatury modułowej: Bezpieczniki nadmiarowo-prądowe, wyłączniki różnicowoprądowe oraz ograniczniki przepięć.
• Automatyka przemysłowa: Stabilne mocowanie styczników, przekaźników czasowych, zasilaczy impulsowych oraz sterowników PLC.
• Technika łączeniowa: Organizacja rzędów złączek szynowych (listew zaciskowych) w celu uporządkowania okablowania.

Wskazówki Montażowe

Podczas instalacji szyny EURO SZP 35H7/1 zaleca się stosowanie odpowiednich wkrętów lub nitów dopasowanych do średnicy perforacji. Aby zapewnić maksymalną trwałość instalacji, należy:

• Docinać szynę przy użyciu dedykowanych przecinaków do szyn DIN, co zapobiega powstawaniu ostrych krawędzi i uszkodzeniu powłoki antykorozyjnej.
• Zachować odpowiednie odstępy między punktami mocowania szyny do podłoża (płyty montażowej), aby uniknąć ugięcia profilu przy pełnym obciążeniu aparaturą.
• Upewnić się, że szyna jest zamontowana poziomo, co ułatwia późniejsze mostkowanie aparatury za pomocą szyn grzebieniowych.

FAQ

1. Czy szyna nadaje się do montażu ciężkich styczników przemysłowych?
Tak, dzięki grubości blachy 1,0 mm szyna SZP 35H7/1 oferuje podwyższoną wytrzymałość, co pozwala na bezpieczny montaż aparatury o większej masie niż w przypadku standardowych szyn ekonomicznych.

2. Czy produkt posiada właściwości antykorozyjne?
Produkty marki BAKS są standardowo zabezpieczane przed korozją (np. poprzez cynkowanie), co pozwala na ich długotrwałą eksploatację w warunkach wewnątrzbudynkowych.

3. Czy szynę można samodzielnie skracać?
Tak, szyna o długości 1 metra jest przeznaczona do docięcia na dowolny wymiar. Zaleca się zabezpieczenie krawędzi cięcia w celu ochrony przed korozją.
