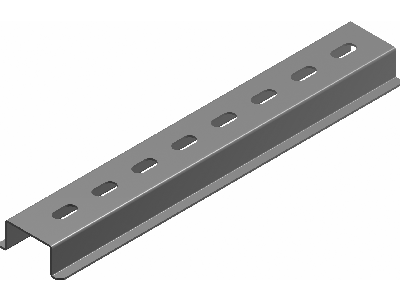

Szyna EURO SZP 35H15/2 gr.blachy 1,0mm, perforowana (2m) | 613220 Baks

Opis i Kluczowe Cechy

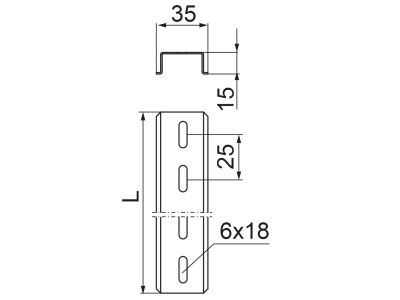

Szyna EURO SZP 35H15/2 marki BAKS to profesjonalny element montażowy o długości 2 metrów, zaprojektowany z myślą o zaawansowanych systemach rozdzielczych i sterowniczych. Produkt charakteryzuje się standardową szerokością 35 mm oraz zwiększoną wysokością profilu wynoszącą 15 mm, co znacząco podnosi jego sztywność mechaniczną i odporność na odkształcenia pod wpływem ciężkiej aparatury modułowej. Wykonanie z blachy o grubości 1,0 mm gwarantuje optymalny balans między wagą a wytrzymałością konstrukcyjną.

• Perforacja montażowa: Fabryczne otwory ułatwiają szybkie pozycjonowanie i przykręcanie szyny do podłoża bez konieczności uciążliwego wiercenia w stali.
• Wysoki profil 15 mm: Zapewnia większy dystans od pleców rozdzielnicy, co ułatwia prowadzenie przewodów pod aparatami.
• Materiał: Wysokiej jakości stal zabezpieczona antykorozyjnie, co jest kluczowe w długofalowej eksploatacji instalacji elektrycznych.
• Uniwersalność: Kompatybilność ze wszystkimi standardowymi aparatami modułowymi montowanymi na zatrzask.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu instalacyjnego. Szyna spełnia wymagania normy PN-EN 60715, która definiuje wymiary i parametry techniczne dla szyn profilowych przeznaczonych do montażu aparatury elektrycznej w rozdzielnicach niskiego napięcia. Dzięki zachowaniu precyzyjnych tolerancji wymiarowych, szyna gwarantuje pewne trzymanie zatrzasków aparatów, co zapobiega ich przesuwaniu się podczas operacji łączeniowych.

Zastosowanie

Szyna SZP 35H15/2 znajduje szerokie zastosowanie w profesjonalnym prefabrykowaniu rozdzielnic elektrycznych oraz szaf sterowniczych. Jest idealnym fundamentem dla:

• Aparatury zabezpieczającej: Montaż wyłączników nadprądowych (bezpieczników), wyłączników różnicowoprądowych oraz ograniczników przepięć.
• Elementów wykonawczych: Stabilne osadzenie styczników mocy, przekaźników pomocniczych oraz softstartów.
• Automatyki przemysłowej: Montaż sterowników PLC, zasilaczy impulsowych oraz modułów komunikacyjnych.
• Techniki zaciskowej: Tworzenie bloków listew zaciskowych (złączek szynowych) do porządkowania okablowania.

Wskazówki Montażowe

Podczas instalacji szyny EURO SZP 35H15/2 zaleca się stosowanie odpowiednich wkrętów lub nitów dopasowanych do średnicy perforacji. Ze względu na długość 2 metrów, w przypadku montażu w mniejszych obudowach, szynę należy dociąć przy użyciu przecinarki do metalu lub dedykowanych nożyc do szyn DIN, dbając o usunięcie powstałych zadziorów. Należy pamiętać o zachowaniu odpowiednich odstępów między punktami mocowania, aby uniknąć ugięcia szyny przy pełnym obciążeniu ciężkimi stycznikami. W przypadku montażu aparatów generujących drgania, zaleca się stosowanie blokad końcowych (trzymaczy), które zapobiegną liniowemu przesuwaniu się osprzętu wzdłuż osi szyny.

FAQ

• Czy szyna o wysokości 15 mm pasuje do standardowych rozdzielnic domowych? Tak, jednak należy zweryfikować głębokość obudowy, ponieważ profil 15 mm jest wyższy od standardowego profilu 7,5 mm, co może wpłynąć na dystans aparatów od maskownicy.
• Z jakiego materiału wykonana jest szyna? Jest to stalowa szyna perforowana, zabezpieczona powłoką ochronną (ocynk), co zapewnia trwałość w warunkach wewnątrzbudynkowych.
• Czy szynę można skracać? Tak, szyna jest przeznaczona do docięcia na dowolny wymiar zgodnie z potrzebami projektu instalacji.
