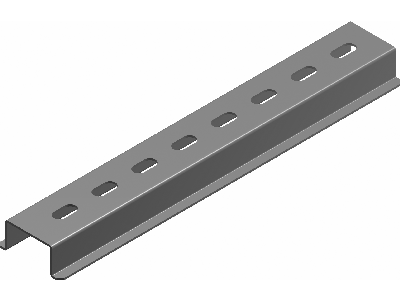

Szyna EURO SZP 35H15/1 gr. blachy 1,0mm, perforowana (1m) | 613210 Baks

Opis i Kluczowe Cechy

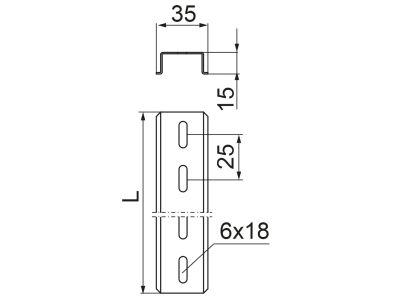

Szyna EURO SZP 35H15/1 marki BAKS to profesjonalny element montażowy, stanowiący fundament nowoczesnych rozdzielnic elektrycznych oraz szaf sterowniczych. Produkt charakteryzuje się standardową szerokością 35 mm, jednak dzięki zwiększonej wysokości profilu wynoszącej 15 mm, oferuje znacznie wyższą sztywność mechaniczną i odporność na odkształcenia w porównaniu do standardowych szyn niskich. Wykonanie z blachy o grubości 1,0 mm gwarantuje optymalny balans między lekkością konstrukcji a wytrzymałością na obciążenia generowane przez ciężką aparaturę modułową.

• Perforacja montażowa: Fabryczne otwory ułatwiają szybkie pozycjonowanie i przykręcanie szyny do podłoża bez konieczności uciążliwego wiercenia.
• Wysoki profil 15 mm: Zapewnia dodatkową przestrzeń pod szyną, co jest kluczowe dla lepszej cyrkulacji powietrza oraz ułatwia prowadzenie przewodów.
• Materiał: Wysokiej jakości stal zabezpieczona antykorozyjnie, co jest niezbędne w wymagających warunkach przemysłowych.
• Długość 1 metr: Standardowy odcinek pozwalający na swobodne docięcie do wymiarów konkretnej obudowy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi systemów nośnych w elektrotechnice. Szyna SZP 35H15/1 spełnia wymagania normy PN-EN 60715, co definiuje precyzyjne wymiary profilu typu DIN (omega), zapewniając pełną kompatybilność z aparaturą modułową wszystkich wiodących producentów na rynku. Dzięki zachowaniu tolerancji wymiarowych, montaż urządzeń odbywa się bez luzów, co ma kluczowe znaczenie dla stabilności połączeń elektrycznych.

Zastosowanie

Szyna perforowana BAKS znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym oraz automatyce przemysłowej. Jest dedykowana do montażu szerokiego spektrum komponentów, takich jak:

• Aparatura zabezpieczająca: Wyłączniki nadprądowe (bezpieczniki), wyłączniki różnicowoprądowe oraz ograniczniki przepięć.
• Elementy wykonawcze: Styczniki mocy, przekaźniki pomocnicze oraz softstarty.
• Automatyka: Sterowniki PLC, zasilacze impulsowe oraz moduły wejść/wyjść.
• Osprzęt pomocniczy: Złączki szynowe (ZUG), bloki rozdzielcze oraz liczniki energii.

Wskazówki Montażowe

Podczas instalacji szyny SZP 35H15/1 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Cięcie: Zaleca się stosowanie dedykowanych gilotyn do szyn DIN, co pozwala na uzyskanie czystej krawędzi bez zadziorów i bez uszkodzenia powłoki ochronnej.
• Mocowanie: Dzięki perforacji, szynę należy mocować za pomocą śrub z łbem płaskim lub nitów, zachowując odpowiednie odstępy między punktami podparcia, aby zapobiec ugięciom pod ciężarem aparatury.
• Uziemienie: W przypadku wykorzystywania szyny jako szyny ochronnej, należy zapewnić ciągłość elektryczną i odpowiednie połączenie z głównym zaciskiem uziemiającym (GSU).
• Moment dokręcania: Przy montażu ciężkich styczników należy upewnić się, że szyna jest stabilnie przytwierdzona do konstrukcji wsporczej szafy, aby uniknąć wibracji.

FAQ

1. Czy szyna o wysokości 15 mm pasuje do standardowych obudów natynkowych?
Szyna 35H15 jest wyższa od standardowej szyny 7,5 mm. Przed montażem w płytkich rozdzielnicach domowych należy sprawdzić, czy dystans między szyną a maskownicą (osłoną) pozwoli na swobodne zamknięcie obudowy po zamontowaniu aparatów.

2. Czy perforacja osłabia konstrukcję szyny?
Nie, perforacja w modelu SZP 35H15/1 jest zaprojektowana w sposób optymalny. Dzięki grubości blachy 1,0 mm i profilowi o wysokości 15 mm, szyna zachowuje bardzo wysoką sztywność wzdłużną, idealną dla rzędów z dużą ilością złączek lub ciężkich przekaźników.

3. Z jakiego materiału wykonana jest szyna?
Szyny BAKS są produkowane ze stali ocynkowanej metodą Sendzimira, co zapewnia długotrwałą ochronę przed korozją wewnątrz budynków i szaf sterowniczych.
