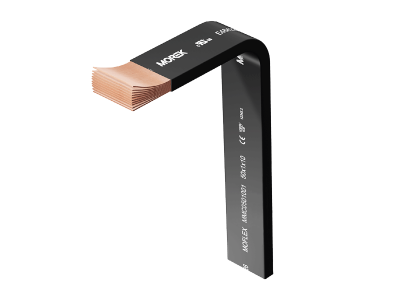

Szyna elastyczna izolowana MMC 8x32x1 256mm2, Moflex (2m) MMC0320801 | MMC0320801 Morek

Opis i Kluczowe Cechy

Szyna elastyczna izolowana MOFLEX MMC 8x32x1 256mm² (symbol MMC0320801) to elastyczny szynoprzewód zbiorczy przeznaczony do zastosowań w instalacjach elektrycznych o wysokich wymaganiach. Wykonana z miedzi elektrolitycznej Cu-ETP o czystości 99,90% oraz izolacji z samogasnącego PVC (UL 94 V-0) w kolorze czarnym. Charakteryzuje się wysoką elastycznością (wydłużenie >200%), wytrzymałością mechaniczną oraz odpornością na działanie temperatury w zakresie od -40°C do 105°C.

• Miedź elektrolityczna Cu-ETP 99,90%: Zapewnia doskonałą przewodność elektryczną i niskie straty mocy w instalacjach o wysokim obciążeniu prądowym.
• Izolacja PVC UL 94 V-0: Samogasnąca powłoka o wytrzymałości izolacji powyżej 20 kV/mm, odporna na czynniki mechaniczne i chemiczne.
• Wymiary 8x32x1 mm, 256mm²: Standardowy profil umożliwiający elastyczne układanie szyn w rozdzielnicach i szafach sterowniczych.
• Elastyczność >200% wydłużenia: Umożliwia swobodne kształtowanie trasy szyn bez ryzyka uszkodzenia izolacji.
• Temperatura pracy od -40°C do 105°C: Zapewnia stabilność parametrów elektrycznych w ekstremalnych warunkach środowiskowych.

Zgodność z Normami

Szyna izolowana MMC 8x32x1 spełnia wymagania normy UL 94 V-0 dotyczącej palności materiałów izolacyjnych oraz jest zgodna z dyrektywami unijnymi. Produkt posiada deklarację zgodności CE.

Zastosowanie

Szyna elastyczna MOFLEX MMC znajduje zastosowanie w instalacjach elektrycznych wymagających elastycznego doprowadzenia prądu do odbiorników.

• Instalacje przemysłowe i maszynowe – elastyczne połączenia między rozdzielnicami a urządzeniami.
• Szafy sterownicze i rozdzielcze – układanie szyn z ograniczonymi przestrzeniami montażowymi.
• Systemy zasilania awaryjnego i UPS – niezawodne doprowadzenie prądu w krytycznych obwodach.
• Instalacje narażone na wibracje – elastyczność szyny kompensuje ruchy mechaniczne.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Szyny należy układać z zachowaniem promienia gięcia minimalnego, aby nie uszkodzić izolacji. Mocowanie szyn zaleca się przy użyciu specjalnych uchwytów montażowych, dostosowanych do wymiarów profilu. Izolacja PVC jest wrażliwa na wysokie temperatury – unikać kontaktu z rozgrzanymi elementami (np. lutownicami). Przewody przyłączeniowe należy lutować lub zaciskać zgodnie z zaleceniami producenta.

FAQ

• Czy szyna może być stosowana w instalacjach zewnętrznych? Izolacja PVC nie jest odporna na promieniowanie UV i czynniki atmosferyczne – szyna przeznaczona jest wyłącznie do stosowania wewnątrz suchych pomieszczeń.
• Jaka jest maksymalna obciążalność prądowa szyny? Dokładna wartość nie została podana w danych produktu. Należy kierować się obciążalnością prądową miedzi o danym przekroju (256mm²) oraz warunkami chłodzenia w instalacji.
• Czy szyna występuje w wersji ocynowanej? Tak, dostępne są wersje bez cynowania oraz ocynowane – wybór zależy od wymagań antykorozyjnych instalacji.
