Szyna elastyczna izolowana MMC 32x1x4 128mm2, Moflex (2m) MMC0320401 | MMC0320401 Morek

Opis i Kluczowe Cechy

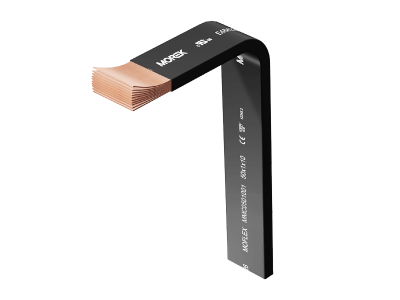

Szyna elastyczna MMC 32x1x4 128mm² (symbol MMC0320401) z serii MOFLEX to izolowana, elastyczna szyna zbiorcza wykonana z wysokiej jakości miedzi elektrolitycznej Cu-ETP o czystości 99,90%. Przeznaczona do elastycznych połączeń w instalacjach elektrycznych, zapewniając niezawodne parametry transmisji prądu. Wyposażona w trwałą izolację z PVC (UL 94 V-0) w kolorze czarnym, odporną na czynniki mechaniczne i środowiskowe, gwarantując bezpieczeństwo nawet w trudnych warunkach pracy.

• Miedź elektrolityczna Cu-ETP 99,90%: Zapewnia minimalne straty energetyczne i wysoką przewodność elektryczną, kluczową dla stabilności instalacji.
• Izolacja z PVC UL 94 V-0: Samogasnąca, odporna na działanie płomieni, zapewnia ochronę przeciwpożarową i izolację o wytrzymałości powyżej 20 kV/mm.
• Elastyczność (wydłużenie >200%): Umożliwia swobodne modelowanie przebiegu szyny, dostosowując się do kształtu instalacji bez ryzyka uszkodzeń.
• Wytrzymałość na rozciąganie (>15 N/mm²): Zapewnia odporność mechaniczną na obciążenia i naprężenia, wydłużając żywotność połączenia.
• Zakres temperatur pracy (-40°C do 105°C): Gwarantuje stabilność parametrów w ekstremalnych warunkach termicznych, od mrozu po wysokie temperatury.

Zgodność z Normami

Szyna elastyczna MMC 32x1x4 128mm² spełnia wymagania norm europejskich dotyczących izolacji i bezpieczeństwa przeciwpożarowego. Izolacja PVC posiada klasyfikację UL 94 V-0, a miedź Cu-ETP jest zgodna z normami dla miedzi elektrolitycznej. Produkt posiada deklarację zgodności CE.

Zastosowanie

Elastyczne szyny zbiorcze MOFLEX MMC znajdują zastosowanie w instalacjach wymagających elastycznych połączeń o wysokiej przewodności i odporności mechanicznej.

• Elastyczne połączenia w rozdzielnicach i szafach sterowniczych – redukcja naprężeń mechanicznych.
• Instalacje niskonapięciowe (AC 1000V / DC 1500V) w budynkach mieszkalnych i obiektach przemysłowych.
• Systemy zasilania awaryjnego i UPS, gdzie stabilność połączeń jest krytyczna.
• Maszyny i urządzenia przemysłowe wymagające elastycznych, ale trwałych przewodów zbiorczych.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obszarze prac. Szynę należy uformować zgodnie z przebiegiem instalacji, zachowując minimalne promienie gięcia. Połączenia należy wykonywać przy użyciu dostosowanych akcesoriów (np. zacisków) z zachowaniem odpowiednich momentów dokręcania. Unikać nadmiernego rozciągania szyny – zalecane jest pozostawienie niewielkiego zapasu elastyczności. Przechowywać w suchym miejscu, z dala od źródeł ciepła i substancji chemicznych.

FAQ

• Czy szyna MMC0320401 nadaje się do instalacji zewnętrznych? Izolacja PVC i miedź Cu-ETP zapewniają odporność na warunki atmosferyczne, jednak zalecane jest stosowanie dodatkowej ochrony przed bezpośrednim działaniem czynników zewnętrznych (np. osłon IP).
• Jaki jest maksymalny prąd roboczy szyny? Dokładna wartość nie została podana w danych produktu. Prąd roboczy zależy od przekroju, długości i warunków chłodzenia – zaleca się konsultację z dokumentacją techniczną.
• Czy szyna jest dostępna w wersji ocynowanej? Tak, szyny MOFLEX dostępne są w wersji ocynowanej lub bez cynowania – wybór zależy od specyfiki instalacji i wymagań antykorozyjnych.
