Szyna elastyczna izolowana MMC 15,5x0,8x6 74,4mm2 MOLFLEX (2m), MMC0160601 | MMC0160601 Morek

Opis i Kluczowe Cechy

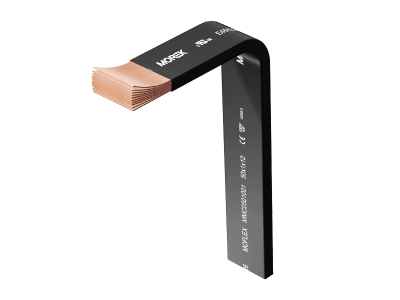

Szyna elastyczna izolowana MMC 15,5x0,8x6 o przekroju 74,4mm² (symbol MMC0160601) to elastyczny szynoprzewód zbiorczy wykonany z miedzi elektrolitycznej Cu-ETP o czystości 99,9%. Izolacja z PVC (UL 94 V-0) w kolorze czarnym zapewnia wysoką odporność na czynniki mechaniczne, chemiczne i wysokie temperatury. Produkt dostępny w odcinkach 2-metrowych, idealny do elastycznych połączeń w instalacjach elektrycznych wymagających dużej giętkości i niezawodnego przenoszenia prądu.

• Miedź elektrolityczna Cu-ETP 99,9%: Gwarantuje niską rezystancję i wysoką przewodność elektryczną, co minimalizuje straty energii w instalacji.
• Izolacja PVC UL 94 V-0: Samogasnący materiał o wytrzymałości izolacji powyżej 20 kV/mm, odporny na działanie olejów, płynów chłodzących i wysokich temperatur (od -40°C do 105°C).
• Elastyczność i wytrzymałość mechaniczna: Wysokie wydłużenie (>200%) i wytrzymałość na rozciąganie (>15 N/mm²) pozwalają na wielokrotne zginanie bez uszkodzenia izolacji.
• Napięcie znamionowe 1000V AC / 1500V DC: Przeznaczony do stosowania w instalacjach niskiego i średniego napięcia, w tym w rozdzielnicach i szafach sterowniczych.
• Przekrój 74,4mm²: Przenosi wysokie prądy, co czyni go odpowiednim do zasilania mocnych odbiorników lub grup obwodów.

Zgodność z Normami

Szyna elastyczna MMC spełnia wymagania norm europejskich dotyczących izolacji elektrycznej (UL 94 V-0, wytrzymałość >20 kV/mm) oraz standardy jakości miedzi elektrolitycznej Cu-ETP. Produkt posiada deklarację zgodności CE.

Zastosowanie

Szynoprzewód MMC 15,5x0,8x6 znajduje zastosowanie w instalacjach wymagających elastycznych połączeń przewodzących prąd, które muszą zachować ciągłość nawet przy dużych przemieszczeniach.

• Elastyczne połączenia w rozdzielnicach i szafach sterowniczych – np. między modułami lub aparaturą.
• Zasilanie ruchomych części maszyn przemysłowych (np. ramion robotów, wózków suwnic).
• Instalacje w środowiskach o podwyższonej temperaturze lub narażonych na wibracje.
• Tymczasowe instalacje budowlane, targowe lub eventowe wymagające elastycznych połączeń rozdzielczych.

Wskazówki Montażowe

Montaż szyny należy powierzyć wykwalifikowanej osobie z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Szynę mocować za pomocą dedykowanych zacisków lub obejm, zachowując minimalny promień gięcia, aby nie uszkodzić izolacji. Unikać naprężeń mechanicznych w miejscach połączeń. Maksymalne napięcie montażowe należy dobrać zgodnie z dokumentacją techniczną. Przechowywać w suchym miejscu, z dala od źródeł ciepła i substancji chemicznych.

FAQ

• Czy szyna może być stosowana na zewnątrz? Izolacja PVC zapewnia ochronę w suchych warunkach, jednak długotrwałe działanie promieni UV może ją osłabić. Do zastosowań zewnętrznych zaleca się dodatkową osłonę lub wybór wersji z powłoką UV.
• Jaka jest maksymalna temperatura pracy? Szyna zachowuje parametry w zakresie od -40°C do 105°C, co pozwala na stosowanie w środowiskach o podwyższonej temperaturze.
• Czy szyna wymaga specjalnych narzędzi do cięcia? Można ją ciąć standardowymi narzędziami do metalu (np. piłką do metali), zachowując ostre krawędzie, aby nie uszkodzić izolacji.
