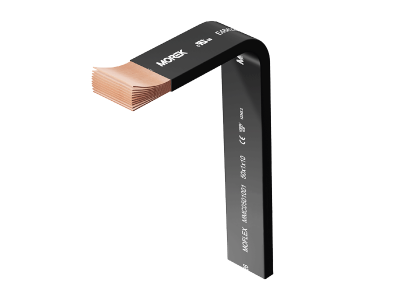

Szyna elastyczna izolowana MMC 15.5x0.8x10 124mm2 Molflex (2m) MMC0161001 | MMC0161001 Morek

Opis i Kluczowe Cechy

Szyna elastyczna izolowana MMC 15.5x0.8x10 (symbol MMC0161001) to elastyczny szynoprzewód zbiorczy wykonany z miedzi elektrolitycznej Cu-ETP o czystości 99,90%. Dostępny w odcinku 2-metrowym na rolce, przeznaczony do budowy elastycznych połączeń w instalacjach rozdzielczych, maszynach i szafach sterowniczych. Wysokiej jakości izolacja z PVC (UL 94 V-0) w kolorze czarnym zapewnia samogasnące właściwości i odporność na czynniki mechaniczne.

• Miedź elektrolityczna Cu-ETP 99,90%: Gwarantuje doskonałe parametry przewodności elektrycznej i niskie straty energii w obwodach.
• Izolacja PVC UL 94 V-0: Samogasnące właściwości izolacji minimalizują ryzyko rozprzestrzeniania się ognia w przypadku zwarcia.
• Napięcie znamionowe 1000 V AC / 1500 V DC: Szeroki zakres zastosowań w instalacjach niskiego i średniego napięcia.
• Wytrzymałość izolacji > 20 kV/mm: Zapewnia wysoką odporność na przebicia elektryczne, zwiększając niezawodność pracy.
• Elastyczność > 200%, wytrzymałość na rozciąganie > 15 N/mm²: Umożliwia łatwe układanie w ciasnych przestrzeniach i kompensację drgań mechanicznych.
• Temperatura pracy od -40°C do 105°C: Odporność na ekstremalne warunki środowiskowe – od mrozu po wysokie temperatury.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących izolacji elektrycznej (UL 94 V-0) oraz standardów bezpieczeństwa dla szynoprzewódów. Posiada deklarację zgodności CE. Materiał miedzi Cu-ETP spełnia normy czystości przewodnika.

Zastosowanie

Szyna elastyczna MMC 15.5x0.8x10 znajduje zastosowanie wszędzie tam, gdzie wymagane są elastyczne, niezawodne połączenia w instalacjach elektrycznych.

• Budowa elastycznych połączeń w rozdzielnicach i szafach sterowniczych.
• Wykonanie giętkich mostków między aparaturą modułową w maszynach przemysłowych.
• Instalacje niskiego i średniego napięcia wymagające wysokiej wytrzymałości mechanicznej.
• Miejsca narażone na drgania, gdzie sztywne połączenia mogłyby ulec uszkodzeniu.
• Aplikacje w trudnych warunkach temperaturowych (od -40°C do 105°C).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obszarze prac. Szynę należy przycinać odpowiednio do wymiarów, zachowując krawędzie bez zadziorów. Izolację PVC można usuwać w miejscach lutowania lub zaciskania, stosując odpowiednie narzędzia. Unikać nadmiernego zginania w promieniu mniejszym niż zalecany przez producenta. Połączenia lutowane lub zaciskowe muszą być wykonane zgodnie z obowiązującymi normami i dokumentacją techniczną.

FAQ

• Czy szyna jest cynowana? Dostępne są wersje bez cynowania i ocynowane – wybór zależy od wymagań instalacji (odporność na korozję, lutowność).
• Jaka jest maksymalna dopuszczalna temperatura pracy? Szyna przeznaczona jest do pracy w zakresie od -40°C do 105°C, co umożliwia stosowanie w różnych warunkach środowiskowych.
• Czy szyna może być stosowana w instalacjach zewnętrznych? Izolacja PVC zapewnia odporność na czynniki mechaniczne, ale nie jest odporna na działanie promieni UV. Do zastosowań zewnętrznych zalecane są dodatkowe osłony lub obudowy.
