Szyna elastyczna, cynowana 6X32X1 (2m), FADV2MTC6X32X1 | 534027 Erico

Opis i Kluczowe Cechy

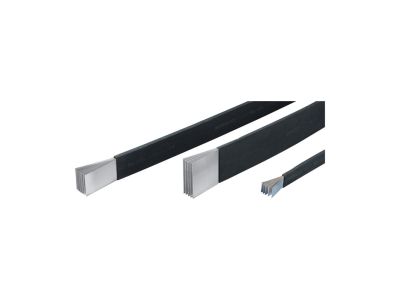

Szyna elastyczna ERICO FADV2MTC6X32X1 to zaawansowane rozwiązanie w dziedzinie dystrybucji energii, zaprojektowane z myślą o najbardziej wymagających systemach elektroenergetycznych. Produkt składa się z pakietu sześciu laminatów o wymiarach 32x1 mm każdy, co przekłada się na wysoką elastyczność przy zachowaniu znacznego przekroju poprzecznego. Wykonanie z miedzi cynowanej gwarantuje nie tylko doskonałą przewodność elektryczną, ale również wyjątkową odporność na utlenianie i korozję galwaniczną, co jest kluczowe w miejscach styku z elementami aluminiowymi.

• Konstrukcja wielowarstwowa: Zastosowanie sześciu warstw o grubości 1 mm pozwala na swobodne formowanie szyny, co znacząco ułatwia montaż w ciasnych przestrzeniach rozdzielnic.
• Powłoka cynowana: Chroni miedź przed agresywnym środowiskiem i umożliwia bezpośrednie łączenie z różnymi typami zacisków bez ryzyka korozji stykowej.
• Długość handlowa: Odcinek o długości 2 metrów pozwala na optymalne docięcie i dopasowanie do indywidualnych potrzeb projektu, minimalizując odpady materiałowe.
• Wysoka obciążalność: Dzięki dużej powierzchni oddawania ciepła, szyna elastyczna charakteryzuje się lepszymi parametrami termicznymi w porównaniu do standardowych kabli o tym samym przekroju.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach przemysłowych. Szyna spełnia wymagania dotyczące materiałów przewodzących stosowanych w aparaturze rozdzielczej i sterowniczej. Wysoka jakość wykonania przez firmę ERICO gwarantuje powtarzalność parametrów technicznych, co jest niezbędne przy certyfikacji gotowych prefabrykatów rozdzielnic niskiego napięcia.

Zastosowanie

Szyna elastyczna FADV2MTC6X32X1 znajduje szerokie zastosowanie w nowoczesnym przemyśle i energetyce. Jest idealnym rozwiązaniem do wykonywania połączeń między głównym systemem szyn zbiorczych a aparaturą modułową lub wyłącznikami kompaktowymi (MCCB). Dzięki swojej giętkości, doskonale sprawdza się w miejscach narażonych na drgania oraz tam, gdzie występują dylatacje termiczne. Wykorzystywana jest w budowie szaf sterowniczych, centrów danych oraz w systemach zasilania awaryjnego, gdzie liczy się niezawodność i szybkość montażu.

Wskazówki Montażowe

Podczas instalacji szyny elastycznej ERICO należy przestrzegać kilku kluczowych zasad inżynierskich:

• Formowanie: Szynę należy wyginać przy użyciu odpowiednich narzędzi, aby uniknąć uszkodzenia struktury laminatów. Minimalny promień gięcia powinien być dostosowany do grubości pakietu.
• Obróbka końcówek: Przed montażem w zaciskach, końcówki szyny powinny być odpowiednio przygotowane (np. poprzez przebicie otworów lub zastosowanie dedykowanych klamer zaciskowych).
• Moment dokręcania: Należy ściśle przestrzegać momentów dokręcania śrub określonych przez producenta aparatury, do której szyna jest przyłączana, aby zapewnić trwały i niskooporowy styk elektryczny.
• Izolacja: W przypadku montażu szyn nieizolowanych, należy zachować odpowiednie odstępy izolacyjne w powietrzu i po powierzchni izolacji zgodnie z normą PN-EN 61439.

FAQ

1. Czy szyna wymaga zdejmowania warstwy cyny przed montażem?
Nie, warstwa cyny jest integralną częścią produktu i zapewnia ochronę antykorozyjną oraz lepszy styk elektryczny. Nie należy jej usuwać.

2. Czy można łączyć szynę elastyczną bezpośrednio z szynami aluminiowymi?
Tak, dzięki cynowaniu miedzi, ryzyko wystąpienia korozji elektrochemicznej na styku miedź-aluminium jest zminimalizowane, co pozwala na bezpieczne tworzenie takich połączeń.

3. Jaka jest przewaga tej szyny nad standardowym kablem?
Szyna elastyczna oferuje mniejszy promień gięcia, lepsze odprowadzanie ciepła oraz estetyczniejszy wygląd wewnątrz rozdzielnicy, co ułatwia serwisowanie i przeglądy instalacji.
