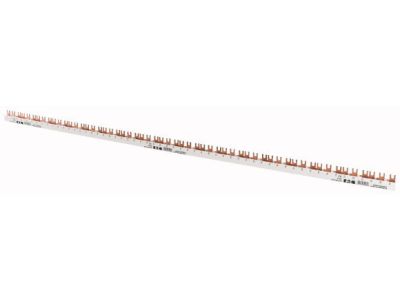

Szyna do łączenia aparatury modułowej Z-GV-16/1P+N-2TE | 271063 Eaton

Alternatywny kod produktu: Z-GV-16/1P+N-2TE

Opis i Kluczowe Cechy

Szyna do łączenia aparatury modułowej Z-GV-16/1P+N-2TE (nr kat. 271063) to element przeznaczony do systemów rozdzielnicowych. Dzięki szerokości 2 modułów (2TE) umożliwia oszczędne wykorzystanie miejsca na szynie DIN oraz upraszcza okablowanie w obwodach jednofazowych z przewodem neutralnym.

• Szerokość 2 modułów (2TE): kompaktowe wymiary pozwalają na efektywne zagospodarowanie przestrzeni w rozdzielnicy, ułatwiając montaż w ograniczonych szafach sterowniczych.
• Kompatybilność z seriami PLS, CLS, PKN, PFIM, PFHM, Z-SLS/D01: dedykowana konstrukcja zapewnia pewne połączenie z wymienionymi aparatami modułowymi, w tym wersjami wyposażonymi w styk pomocniczy.
• Konfiguracja 1P+N: szyna obsługuje jednocześnie przewód fazowy i neutralny, co ułatwia tworzenie przejrzystych i bezpiecznych połączeń w obwodach jednofazowych.
• Brak konieczności stosowania dodatkowych zaslepek: uwaga – zaślepki nie są zawarte w zestawie; szynę montuje się bezpośrednio z aparatami, co skraca czas instalacji (przy zachowaniu wymaganej ochrony przed dotykiem).
• Solidne wykonanie: konstrukcja szyny zapewnia trwałość i stabilność połączeń elektrycznych w warunkach eksploatacyjnych typowych dla aparatury modułowej.

Zgodność z Normami

Produkt jest zgodny z ogólnymi wymaganiami europejskich norm dla aparatury modułowej oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach budynkowych realizowanych zgodnie z obowiązującymi przepisami i normami (np. DIN, IEC). Dokładne numery norm nie zostały podane przez producenta – zalecamy weryfikację w pełnej dokumentacji technicznej.

Zastosowanie

Szyna łączeniowa Z-GV-16/1P+N-2TE znajduje zastosowanie w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest szybkie i uporządkowane łączenie aparatów modułowych. Sprawdza się w obwodach jednofazowych z przewodem neutralnym.

• Łączenie wyłączników nadprądowych, różnicowoprądowych oraz styczników w rozdzielnicach mieszkaniowych i przemysłowych.
• Integracja modułów sterujących (przekaźniki, styczniki) w systemach automatyki budynkowej (oświetlenie, HVAC).
• Budowa szaf sterowniczych z wykorzystaniem serii PLS, CLS, PKN, PFIM, PFHM lub Z-SLS/D01 – idealna do szybkiego zestawiania obwodów pomocniczych.
• Tworzenie przejrzystych połączeń w tablicach rozdzielczych, gdzie priorytetem jest ergonomia i łatwość późniejszej diagnostyki.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Szynę montuje się na szynie DIN TH35 zgodnie z instrukcją producenta. Przekrój przewodów oraz moment dokręcania śrub należy dobrać do parametrów podanych w dokumentacji technicznej. Pamiętaj, że zaślepki nie są dostarczane – w razie potrzeby zastosuj odpowiednie zaślepki ochronne, aby zapewnić wymagany stopień ochrony IP.

FAQ

• Czy szyna Z-GV-16/1P+N-2TE nadaje się do aparatów innych niż wymienione? Producent deklaruje kompatybilność wyłącznie z seriami PLS, CLS, PKN, PFIM, PFHM i Z-SLS/D01. Stosowanie z innymi urządzeniami może skutkować nieprawidłowym połączeniem i ryzykiem awarii – przed montażem sprawdź zgodność w dokumentacji.
• Jaką funkcję pełni oznaczenie 1P+N w szynie? Oznaczenie informuje, że szyna jest przeznaczona do obwodów jednofazowych z przewodem neutralnym (faza + neutral). Umożliwia jednoczesne połączenie obu przewodów w jednej szynie, co upraszcza okablowanie.
• Czy wymagane są dodatkowe zaślepki przy montażu? Produkt nie zawiera zaślepek. W zależności od konfiguracji rozdzielnicy i zastosowanych aparatów, może być konieczne zakupienie zaślepek osobno w celu zapewnienia ochrony przed dotykiem (zgodnie z normami IP).
