Szyna do łączenia aparatury modułowej Z-GV-16/1P-1TE | 271061 Eaton

Opis i Kluczowe Cechy

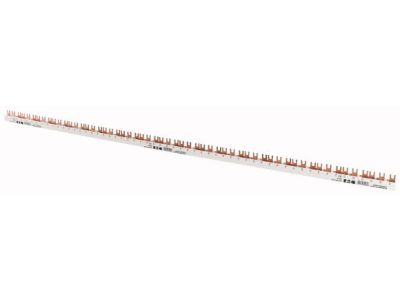

Szyna do łączenia aparatury modułowej Z-GV-16/1P-1TE marki EATON to profesjonalny komponent elektroinstalacyjny, zaprojektowany z myślą o zapewnieniu najwyższej niezawodności i estetyki wewnątrz rozdzielnic niskiego napięcia. Jest to szyna blokowa o konstrukcji jednofazowej (1P), która umożliwia szybkie i pewne mostkowanie aparatów modułowych bez konieczności stosowania czasochłonnych mostków kablowych. Przekrój poprzeczny szyny wynoszący 16 mm² gwarantuje wysoką obciążalność prądową oraz minimalizuje straty energii wynikające z rezystancji połączeń, co jest kluczowe w systemach o dużym zagęszczeniu aparatury.

• Kompatybilność systemowa: Szyna została zoptymalizowana do współpracy z szeroką gamą aparatury EATON, w tym wyłącznikami nadprądowymi serii PLS i CLS, wyłącznikami różnicowoprądowymi PFIM i PFHM oraz rozłącznikami bezpiecznikowymi Z-SLS/D01.
• Wsparcie dla styków pomocniczych: Specjalna konstrukcja pozwala na montaż aparatów wyposażonych w styki pomocnicze, co znacząco rozszerza możliwości diagnostyczne i sterownicze układu.
• Trwałość materiałowa: Wykonana z wysokiej jakości miedzi o doskonałym przewodnictwie, osłonięta izolacją odporną na wysokie temperatury i przebicia elektryczne.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania norm europejskich dotyczących osprzętu łączeniowego niskiego napięcia. Zastosowanie szyny Z-GV-16/1P-1TE w prefabrykacji rozdzielnic pozwala na zachowanie pełnej certyfikacji układu zgodnie z normą IEC/EN 61439, co jest niezbędne w profesjonalnych instalacjach przemysłowych i komercyjnych. Stopień ochrony oraz parametry izolacyjne są dostosowane do pracy w środowiskach o standardowym stopniu zanieczyszczenia, zapewniając długowieczność instalacji.

Zastosowanie

Szyna EATON Z-GV-16/1P-1TE znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz obiektach przemysłowych. Jest idealnym rozwiązaniem wszędzie tam, gdzie wymagany jest przejrzysty układ połączeń w rozdzielnicy. Dzięki modułowej budowie (1TE na moduł), szyna idealnie pasuje do standardowych szerokości aparatów, umożliwiając łączenie wyłączników nadmiarowo-prądowych, różnicówek oraz ograniczników przepięć w spójne sekcje zasilające. Jest to element niezbędny dla każdego elektroinstalatora ceniącego czas pracy i jakość wykonania.

Wskazówki Montażowe

Podczas montażu szyny Z-GV-16/1P-1TE należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Śruby zaciskowe aparatów powinny być dokręcone z momentem zalecanym przez producenta aparatury (zazwyczaj 2.0 - 3.5 Nm), aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Zakończenie szyny: Należy pamiętać, że standardowy zestaw nie zawiera zaślepek końcowych. Dla zapewnienia pełnego bezpieczeństwa i ochrony przed dotykiem bezpośrednim, zaleca się dokupienie dedykowanych osłon izolacyjnych na końce szyny.
• Docinanie: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi do cięcia miedzi, a następnie dokładnie oczyścić krawędzie z opiłków i zadbać o prawidłowe nasunięcie izolacji.

FAQ

• Czy szyna pasuje do aparatów innych producentów? Szyna jest dedykowana do systemów EATON (seria PLS, CLS, PFIM), jednak dzięki standardowemu rozstawowi modułów 1TE, może być kompatybilna z innymi aparatami o podobnej geometrii zacisków, co wymaga każdorazowej weryfikacji technicznej.
• Czy szyna wymaga stosowania tulejek? Nie, szyna blokowa jest przeznaczona do bezpośredniego montażu w zaciskach windowych lub szynowych aparatów modułowych.
• Jaki jest maksymalny prąd obciążenia? Przy przekroju 16 mm², szyna jest przystosowana do pracy z prądami znamionowymi typowymi dla głównych sekcji rozdzielczych (zależnie od temperatury otoczenia i sposobu zasilania, zazwyczaj do 80A).
