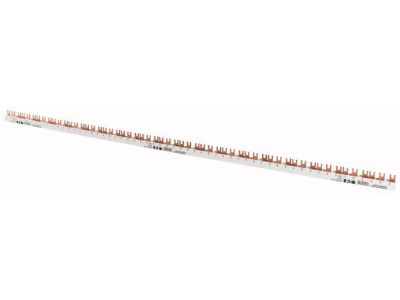

Szyna do łączenia aparatury modułowej Z-GV-10/3P-4TE | 271080 Eaton

Alternatywny kod produktu: Z-GV-10/3P-4TE

Opis i Kluczowe Cechy

Szyna do łączenia aparatury modułowej Z-GV-10/3P-4TE (symbol 271080) to element przeznaczony do tworzenia rozgałęzień obwodów w rozdzielnicach budynkowych i przemysłowych. Dzięki konstrukcji 3-biegunowej oraz szerokości 4 modułów (4TE) umożliwia szybkie i uporządkowane połączenie kilku urządzeń modułowych bez konieczności stosowania dodatkowych przewodów. Kompatybilna z seriami PLS, CLS, PKN, PFIM, PFHM oraz Z-SLS/D01 (również ze stykiem pomocniczym).

• 3-biegunowa (3P): Pozwala na jednoczesne łączenie trzech faz, co skraca czas montażu i zmniejsza ryzyko błędów w okablowaniu.
• Szerokość 4 modułów (4TE): Zajmuje tylko cztery miejsca na szynie TH35, zapewniając oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Kompatybilność z seriami PLS, CLS, PKN, PFIM, PFHM, Z-SLS/D01: Uniwersalne zastosowanie z wymienionymi grupami aparatów – jeden produkt do wielu konfiguracji.
• Możliwość współpracy ze stykami pomocniczymi: Umożliwia rozbudowę układu o dodatkowe obwody sygnalizacyjne lub sterownicze bez ingerencji w główną szynę.
• Brak konieczności stosowania zaślepek (nie są w zestawie): Elastyczność w aranżacji – instalator sam decyduje o zabezpieczeniu wolnych kanałów w zależności od potrzeb.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i wytycznymi DIN, posiada oznaczenie CE. Przeznaczony do montażu w rozdzielnicach zgodnych z wymogami obowiązujących przepisów elektrotechnicznych.

Zastosowanie

Szyna Z-GV-10/3P-4TE znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i powtarzalne łączenie aparatury modułowej w układach rozdzielczych i sterowniczych.

• Tworzenie rozgałęzień obwodów trójfazowych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie styczników, przekaźników i zasilaczy z serii PLS, CLS, PKN, PFIM, PFHM bez użycia dodatkowych przewodów.
• Instalacja w układach ze stykami pomocniczymi (również w wersji Z-SLS/D01) do budowy obwodów sygnalizacyjnych.
• Automatyka budynkowa – spięcie kilku odbiorników w jednym obwodzie zasilania z zachowaniem przejrzystości połączeń.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Szynę mocuje się na szynie DIN TH35, a przewody podłącza zgodnie z dokumentacją producenta, zachowując odpowiedni moment dokręcania. Przekrój przewodów musi być dobrany do maksymalnego prądu obwodu, w którym szyna będzie pracować. Nie należy przekraczać maksymalnej liczby zacisków – w razie wątpliwości stosować zaślepki (nie dołączone) dla zabezpieczenia nieużywanych styków.

FAQ

• Czy szyna Z-GV-10/3P-4TE pasuje do innych serii aparatów niż wymienione? Produkt został zaprojektowany z myślą o kompatybilności z seriami PLS, CLS, PKN, PFIM, PFHM oraz Z-SLS/D01 (także z zestykami pomocniczymi). Dla pozostałych serii zalecamy weryfikację wymiarów i układu styków na podstawie karty katalogowej.
• Czy w zestawie są zaślepki na nieużywane zaciski? Nie, zaślepki nie są dołączone do standardowego opakowania. Można je dokupić osobno w zależności od potrzeb instalacji.
• Czy szynę można stosować z aparatami wyposażonymi w styki pomocnicze? Tak, opis producenta wskazuje, że szyna współpracuje również z wersją Z-SLS/D01 wyposażoną w zestyk pomocniczy. Należy upewnić się, czy konkretny model aparatu ma odpowiednie mocowanie.
