Szyna do łączenia aparatury modułowej, EVG-4PHAS/8MODUL | 215644 Eaton

Opis i Kluczowe Cechy

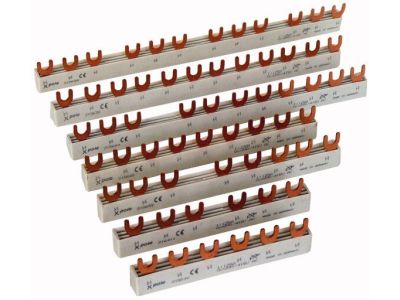

Szyna łączeniowa EATON o oznaczeniu EVG-4PHAS/8MODUL (numer katalogowy 215644) to zaawansowany komponent elektroinstalacyjny zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Jako szyna 4-fazowa, umożliwia ona precyzyjne i bezpieczne połączenie aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ochronniki przepięć, zajmując szerokość 8 modułów. Wykorzystanie miedzianych szyn mostkujących eliminuje konieczność tworzenia skomplikowanych mostków z przewodów giętkich, co znacząco redukuje rezystancję przejścia oraz minimalizuje ryzyko wystąpienia błędów montażowych.

• Konstrukcja 4-fazowa: Pozwala na efektywne zasilanie rozbudowanych układów trójfazowych z dodatkowym torem, zapewniając symetrię obciążenia.
• Wysoka estetyka i przejrzystość: Zastosowanie szyny sprawia, że wnętrze rozdzielnicy staje się czytelne, co ułatwia późniejszą diagnostykę i serwisowanie.
• Trwałość materiałowa: Wysokiej jakości izolacja oraz przewodniki miedziane gwarantują długowieczność i odporność na przeciążenia termiczne.
• Kompaktowe wymiary: Długość dostosowana do 8 jednostek modułowych pozwala na optymalne zagospodarowanie miejsca na szynie DIN.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Szyna spełnia wymagania bezpieczeństwa w zakresie wytrzymałości dielektrycznej oraz odporności na prądy zwarciowe, co jest kluczowe w profesjonalnych instalacjach przemysłowych i budynkowych. Posiadanie odpowiednich certyfikatów potwierdza, że komponent ten może być bezpiecznie stosowany w rozdzielnicach podlegających odbiorom technicznym i inspekcjom dozoru technicznego.

Zastosowanie

Szyna EVG-4PHAS/8MODUL znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest idealnym rozwiązaniem dla:

• Rozdzielnic mieszkaniowych: Gdzie liczy się szybkość montażu i oszczędność miejsca.
• Przemysłowych szaf sterowniczych: Gdzie wymagana jest najwyższa niezawodność połączeń przy dużych prądach znamionowych.
• Modernizacji istniejących układów: Pozwala na uporządkowanie okablowania i zwiększenie bezpieczeństwa eksploatacji starszych systemów.

Wskazówki Montażowe

Podczas instalacji szyny łączeniowej EATON należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Śruby zacisków aparatury modułowej powinny być dokręcone z momentem zalecanym przez producenta urządzenia (zazwyczaj od 2 Nm do 3,5 Nm), aby zapewnić trwały styk elektryczny.
• Cięcie szyny: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi, a następnie dokładnie oczyścić krawędzie z opiłków miedzi i założyć dedykowane zaślepki końcowe dla zachowania stopnia ochrony IP20.
• Pozycjonowanie: Szynę należy umieścić w odpowiednich gniazdach zacisków (windowych lub szynowych), upewniając się, że zęby szyny są w pełni wsunięte przed dokręceniem.

FAQ

1. Czy szyna pasuje do aparatury innych producentów?
Szyny EATON są projektowane w standardzie modułowym, co zazwyczaj pozwala na współpracę z większością aparatury zgodnej z normą DIN, jednak najlepszą kompatybilność i pewność styku uzyskuje się stosując aparaturę marki EATON.

2. Jakie są korzyści z użycia szyny zamiast przewodów?
Główną korzyścią jest eliminacja ryzyka poluzowania się pojedynczych żył w zacisku oraz znaczne ograniczenie wydzielanego ciepła dzięki większemu przekrojowi poprzecznemu przewodnika stałego w porównaniu do linki miedzianej.

3. Czy szyna wymaga konserwacji?
Szyna jako element pasywny nie wymaga bieżącej konserwacji, jednak podczas okresowych przeglądów instalacji zaleca się sprawdzenie siły dociągu zacisków śrubowych.
