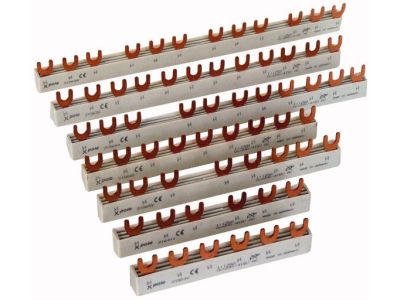

Szyna do łączenia aparatury modułowej, EVG-4PHAS/12MODUL | 215643 Eaton

Opis i Kluczowe Cechy

Szyna łączeniowa EATON o numerze katalogowym 215643 to zaawansowane rozwiązanie dedykowane dla profesjonalnych instalatorów, mające na celu optymalizację dystrybucji energii wewnątrz rozdzielnic niskiego napięcia. Model EVG-4PHAS/12MODUL został zaprojektowany jako szyna 4-fazowa, co pozwala na efektywne zasilanie aparatury modułowej w układach trójfazowych z dodatkowym torem lub w specyficznych konfiguracjach rozdzielczych. Długość obejmująca 12 modułów (12TE) idealnie odpowiada standardowej szerokości jednego rzędu w większości kompaktowych obudów rozdzielczych.

• Eliminacja mostków kablowych: Zastosowanie szyny miedzianej zamiast tradycyjnych przewodów typu linka znacząco redukuje liczbę połączeń śrubowych, co minimalizuje ryzyko wystąpienia awarii wynikających z poluzowania się zacisków.
• Przejrzystość instalacji: Dzięki sztywnej konstrukcji i precyzyjnemu rozstawowi widełek, struktura rozdzielnicy staje się czytelna, co ułatwia późniejszą konserwację oraz diagnostykę układu.
• Wysoka przewodność: Wykorzystanie wysokiej jakości miedzi gwarantuje niską rezystancję przejścia, co przekłada się na mniejsze straty cieplne podczas przepływu prądu znamionowego.
• Estetyka wykonania: Izolowana obudowa szyny zapewnia nie tylko bezpieczeństwo, ale również profesjonalny wygląd wnętrza prefabrykowanej szafy sterowniczej.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Szyna spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz wytrzymałości dielektrycznej. Materiały izolacyjne użyte do produkcji charakteryzują się wysoką odpornością termiczną oraz właściwościami samogasnącymi, co jest kluczowe dla zachowania bezpieczeństwa pożarowego w obiektach budowlanych i przemysłowych. Każdy element przechodzi rygorystyczną kontrolę jakości producenta, co potwierdza zgodność z certyfikatami CE.

Zastosowanie

Szyna EVG-4PHAS/12MODUL znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest niezastąpiona przy montażu:

• Wyłączników nadprądowych (MCB) w układach wielofazowych.
• Wyłączników różnicowoprądowych (RCCB) wymagających stabilnego zasilania od strony zasilającej.
• Ograniczników przepięć oraz aparatury sterowniczej montowanej na szynie DIN TS-35.
• Rozdzielnic obiektowych, gdzie ograniczona przestrzeń wymusza stosowanie kompaktowych i uporządkowanych systemów mostkowania.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę instalacji, podczas montażu szyny EATON należy przestrzegać poniższych zaleceń:

• Moment dokręcania: Zaciski aparatury modułowej należy dokręcać z momentem obrotowym zgodnym z dokumentacją techniczną danego urządzenia (zazwyczaj od 2,0 Nm do 3,5 Nm), aby zapewnić optymalny styk elektryczny z widełkami szyny.
• Cięcie na wymiar: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi, a następnie dokładnie oczyścić krawędzie z opiłków miedzi i założyć dedykowane zaślepki końcowe w celu zachowania stopnia ochrony IP20.
• Pozycjonowanie: Upewnij się, że widełki szyny są prawidłowo osadzone w zaciskach windowych aparatów przed ich ostatecznym dokręceniem.

FAQ

1. Czy szyna EVG-4PHAS/12MODUL pasuje do aparatury innych producentów?
Szyny EATON są projektowane w standardzie modułowym, co zazwyczaj pozwala na współpracę z większością aparatury innych marek posiadających zaciski widełkowe, jednak dla uzyskania najlepszej kompatybilności zaleca się stosowanie osprzętu marki EATON.

2. Czy szynę można docinać?
Tak, szynę można dociąć do wymaganej długości, pamiętając o zachowaniu odpowiednich odstępów izolacyjnych i zastosowaniu izolacyjnych osłon bocznych po przecięciu.

3. Jaka jest główna zaleta stosowania szyny zamiast przewodów?
Główną zaletą jest pewność połączenia elektrycznego, oszczędność miejsca w rozdzielnicy oraz znaczne skrócenie czasu montażu całej instalacji.
