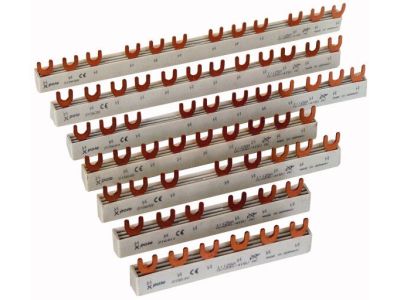

Szyna do łączenia aparatury modułowej, EVG-3PHAS/N/5MODUL/LS | 215659 Eaton

Alternatywny kod produktu: EVG-3PHAS/N/5MODUL/LS

Opis i Kluczowe Cechy

Szyna do łączenia aparatury modułowej EVG-3PHAS/N/5MODUL/LS (symbol 215659) to gotowe rozwiązanie do dystrybucji zasilania w rozdzielnicach elektrycznych. Zapewnia dopływ prądu do wszystkich zainstalowanych urządzeń modułowych, eliminując konieczność stosowania indywidualnych przewodów połączeniowych. Dzięki kompaktowej konstrukcji (5 modułów) oraz obsłudze trzech faz i przewodu neutralnego pozwala uporządkować wnętrze rozdzielnicy, co przekłada się na szybszy montaż, łatwiejszą diagnostykę i estetyczny wygląd instalacji.

• Trzy fazy + neutralny: Szyna obsługuje obwody 3-fazowe z przewodem N, co umożliwia podłączenie odbiorników jednofazowych i trójfazowych w jednej rozdzielnicy – oszczędność miejsca i uproszczenie okablowania.
• Szerokość 5 modułów (90 mm): Kompaktowa długość dostosowana do typowych rozdzielnic – łatwe dopasowanie w szafie bez zbędnych odcinków.
• Eliminacja przewodów łączeniowych: Rezygnacja z pętli i mostków przewodowych – zmniejsza ryzyko pomyłek montażowych oraz poprawia czytelność rozdzielnicy.
• Prosta konserwacja i rozbudowa: Wymiana lub dodanie aparatu wymaga tylko przesunięcia szyny – bez przewiercania i demontowania całej wiązki przewodów.
• Standardowy rozstaw dla aparatury modułowej: Szyna współpracuje z wyłącznikami nadprądowymi, RCD, stycznikami i innymi urządzeniami w standardzie MODULAR (szerokość modułu 18 mm) – uniwersalność.

Zgodność z Normami

Szyna łączeniowa EVG-3PHAS/N/5MODUL/LS spełnia wymagania europejskich norm bezpieczeństwa dla aparatury modułowej oraz posiada oznakowanie CE. Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami branży elektrycznej, co gwarantuje niezawodność i bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Szyna przeznaczona jest do łączenia biegunów aparatury modułowej w rozdzielnicach elektrycznych. Stosuje się ją wszędzie tam, gdzie wymagane jest szybkie i bezpieczne rozprowadzenie zasilania do wielu urządzeń zainstalowanych obok siebie. Główne scenariusze użycia:

• Dystrybucja zasilania w rozdzielnicach mieszkaniowych i biurowych – łączenie wyłączników nadprądowych (MCB) i różnicowoprądowych (RCD).
• Sterowanie oświetleniem i odbiornikami w automatyce budynkowej – podłączenie styczników, przekaźników i modułów sterujących.
• Sygnalizacja i zasilanie w szafach sterowniczych – łączenie zasilaczy, przełączników, przycisków i wskaźników.
• Modernizacja istniejących instalacji – zastąpienie tradycyjnych mostków przewodowych porządną szyną, co ułatwia późniejsze rozbudowy.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Szynę umieszcza się na standardowej szynie TH35 (DIN) i łączy z odpowiednimi biegunami aparatów zgodnie z przeznaczeniem (np. faza L1, L2, L3 i neutralny N). Moment dokręcania śrub oraz przekrój przewodów przyłączeniowych należy dobrać zgodnie z dokumentacją techniczną producenta. Po zakończeniu montażu sprawdzić poprawność połączeń i izolację przed załączeniem napięcia.

FAQ

• Czy szyna EVG-3PHAS/N/5MODUL/LS nadaje się do aparatury różnych producentów? Tak, szyna jest przeznaczona do współpracy ze standardową aparaturą modułową o szerokości 18 mm i rozstawie styków zgodnym z normą. Pasuje do urządzeń takich wyłączniki nadprądowe, RCD, styczniki itp. (należy zweryfikować kompatybilność fizyczną konkretnych modeli).
• Jaki stopień ochrony ma szyna? Szyna jako element instalowany wewnątrz rozdzielnicy nie posiada indywidualnego stopnia ochrony – o ochronie całej szafy decyduje obudowa. Typowo dla aparatury modułowej w rozdzielnicy przyjmuje się IP20 (ochrona przed palcami).
• Czy szyna wymaga dodatkowych akcesoriów do montażu? Zazwyczaj szyna jest gotowa do bezpośredniego montażu na szynie TH35. W niektórych przypadkach producent może wymagać zastosowania osłon na wolne końcówki (jeśli w danych technicznych nie określono inaczej – zaleca się stosowanie osłon dla bezpieczeństwa).
