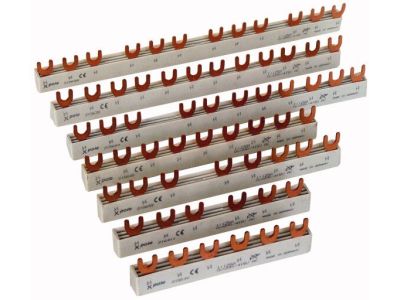

Szyna do łączenia aparatury modułowej, EVG-3PHAS/9MODUL | 215645 Eaton

Opis i Kluczowe Cechy

Szyna łączeniowa EATON o oznaczeniu EVG-3PHAS/9MODUL to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Jako szyna 3-fazowa, umożliwia ona efektywne i bezpieczne mostkowanie aparatury modułowej, takiej jak wyłączniki nadprądowe (MCB) czy rozłączniki izolacyjne, zajmując szerokość 9 modułów. Wykorzystanie miedzianych szyn zbiorczych w izolowanej obudowie gwarantuje doskonałą przewodność elektryczną oraz minimalizację strat energii wynikających z rezystancji styków.

• Optymalizacja przestrzeni: Dzięki kompaktowej konstrukcji, szyna pozwala na znaczną oszczędność miejsca wewnątrz rozdzielnicy, eliminując plątaninę przewodów typu linka.
• Estetyka i przejrzystość: Zastosowanie szyny EVG sprawia, że układ połączeń staje się czytelny dla personelu serwisowego, co ułatwia diagnostykę i ewentualną rozbudowę systemu.
• Trwałość materiałowa: Wysokiej jakości tworzywo izolacyjne charakteryzuje się dużą odpornością termiczną i mechaniczną, co jest kluczowe w warunkach długotrwałego obciążenia prądowego.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Szyna spełnia wymagania bezpieczeństwa, co potwierdzają odpowiednie certyfikaty jakościowe. Zastosowane materiały izolacyjne są samogasnące i odporne na prądy pełzające, co bezpośrednio przekłada się na podniesienie poziomu ochrony przeciwpożarowej w obiekcie. Precyzyjne wykonanie gwarantuje zachowanie odpowiednich odstępów izolacyjnych w powietrzu i wzdłuż powierzchni izolacji.

Zastosowanie

Szyna EVG-3PHAS/9MODUL znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest niezastąpiona wszędzie tam, gdzie wymagana jest wysoka niezawodność zasilania oraz szybki montaż aparatury modułowej na szynie montażowej DIN (TH35). Idealnie sprawdza się w:

• Rozdzielnicach głównych i oddziałowych w budynkach wielorodzinnych.
• Szafach sterowniczych automatyki przemysłowej, gdzie liczy się każdy centymetr wolnej przestrzeni.
• Modernizacjach istniejących instalacji elektrycznych w celu poprawy ich bezpieczeństwa i przejrzystości.

Wskazówki Montażowe

Prawidłowy montaż szyny łączeniowej jest kluczowy dla zapewnienia długotrwałej i bezawaryjnej pracy instalacji. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaciski aparatury modułowej powinny być dokręcone z momentem obrotowym zalecanym przez producenta urządzenia (zazwyczaj wyrażonym w Nm), aby uniknąć przegrzewania się styków.
• Cięcie szyny: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi, a następnie dokładnie oczyścić krawędzie z opiłków miedzi i założyć dedykowane zaślepki końcowe w celu zachowania stopnia ochrony IP.
• Pozycjonowanie: Szynę należy umieścić w odpowiednich gniazdach zaciskowych (windowych lub szynowych) aparatury, upewniając się, że zęby szyny są w pełni wsunięte i stabilnie zamocowane.

FAQ

1. Czy szyna EVG-3PHAS/9MODUL może być stosowana z aparaturą innych producentów?
Choć szyna jest optymalizowana pod kątem urządzeń marki EATON, jej standardowy rozstaw zębów pozwala na współpracę z większością aparatury modułowej dostępnej na rynku, o ile posiada ona kompatybilne zaciski.

2. Jakie są korzyści z użycia szyny zamiast tradycyjnych mostków z przewodu?
Szyna zapewnia znacznie mniejszą rezystancję połączenia, eliminuje ryzyko poluzowania się pojedynczych żył linki oraz drastycznie skraca czas montażu rozdzielnicy.

3. Czy szyna wymaga konserwacji?
W normalnych warunkach eksploatacji szyna nie wymaga specjalistycznej konserwacji. Zaleca się jednak okresowy przegląd termowizyjny oraz kontrolę siły dociągu zacisków podczas rutynowych przeglądów instalacji elektrycznej.
