Szyna do łączenia aparatury modułowej, EVG-3PHAS/6MODUL/HI | 216411 Eaton

Opis i Kluczowe Cechy

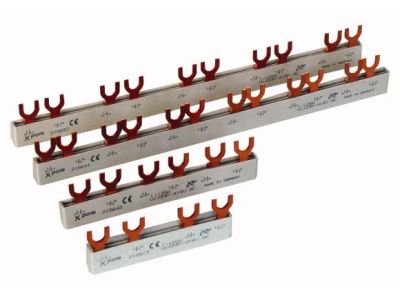

Szyna łączeniowa EATON o oznaczeniu EVG-3PHAS/6MODUL/HI (numer katalogowy 216411) to zaawansowany komponent elektroinstalacyjny zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Jest to szyna 3-fazowa, dedykowana do obsługi 6 modułów aparatury, co pozwala na precyzyjne i bezpieczne mostkowanie urządzeń modułowych wewnątrz rozdzielnicy. Kluczową cechą tego modelu jest przystosowanie do współpracy z aparatami wyposażonymi w styki pomocnicze (HI), co zapewnia odpowiedni dystans i geometrię połączenia.

• Eliminacja mostków kablowych: Zastosowanie szyny miedzianej zamiast tradycyjnych przewodów typu linka znacząco redukuje rezystancję połączeń oraz minimalizuje ryzyko błędów montażowych.
• Przejrzystość instalacji: Dzięki sztywnej konstrukcji, układ połączeń w rozdzielnicy staje się czytelny, co ułatwia późniejszą diagnostykę oraz prace konserwacyjne.
• Wysoka obciążalność: Wykonanie z wysokiej jakości miedzi gwarantuje stabilny przepływ prądu bez nadmiernego nagrzewania się styków.
• Estetyka i oszczędność miejsca: Kompaktowa budowa pozwala na lepsze zagospodarowanie przestrzeni na szynie DIN TS35.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Szyna spełnia wymagania bezpieczeństwa w zakresie izolacji oraz wytrzymałości prądowej, co jest potwierdzone certyfikacją CE. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną oraz właściwościami samogasnącymi, co jest kluczowe dla zapewnienia ochrony przeciwpożarowej w nowoczesnych instalacjach budynkowych i przemysłowych.

Zastosowanie

Szyna EVG-3PHAS/6MODUL/HI znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych, zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jest idealnym rozwiązaniem do:

• Łączenia wyłączników nadmiarowoprądowych (MCB) w układach trójfazowych.
• Zasilania grup wyłączników różnicowoprądowych (RCCB) współpracujących ze stykami pomocniczymi.
• Systemów automatyki budynkowej, gdzie wymagana jest wysoka niezawodność połączeń zasilających.
• Modernizacji istniejących rozdzielnic w celu uporządkowania struktury okablowania.

Wskazówki Montażowe

Podczas instalacji szyny łączeniowej należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Śruby zacisków aparatury powinny być dokręcone z momentem obrotowym zalecanym przez producenta aparatów (zazwyczaj od 2,0 do 3,5 Nm), aby zapewnić trwały styk elektryczny i uniknąć utleniania miedzi.
• Docinanie: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi do cięcia miedzi, a następnie dokładnie oczyścić krawędzie z opiłków i założyć dedykowane zaślepki końcowe dla zachowania stopnia ochrony IP20.
• Pozycjonowanie: Upewnij się, że zęby szyny są prawidłowo osadzone w zaciskach windowych lub klatkowych aparatury przed ostatecznym dokręceniem.

FAQ

1. Czy szyna pasuje do aparatury innych producentów?
Szyny EATON są projektowane w standardzie modułowym, jednak najlepszą kompatybilność i pewność styku uzyskuje się stosując je z aparaturą serii CLS6, CKN czy xPole tego samego producenta.

2. Co oznacza oznaczenie HI w nazwie produktu?
Oznaczenie HI wskazuje, że szyna jest przystosowana do aparatów posiadających zamontowane styki pomocnicze. Konstrukcja szyny uwzględnia dodatkowe miejsce na te akcesoria, co zapobiega kolizjom mechanicznym podczas montażu.

3. Czy szyna wymaga stosowania końcówek tulejkowych?
Nie, szyna łączeniowa zastępuje przewody, więc eliminuje potrzebę zaciskania tulejek na mostkach zasilających, co przyspiesza czas montażu o około 40%.
