Szyna do łączenia aparatury modułowej, EVG-3PHAS/20MODUL | 285383 Eaton

Opis i Kluczowe Cechy

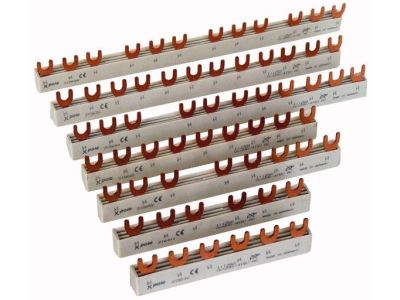

Szyna łączeniowa Eaton EVG-3PHAS/20MODUL o numerze katalogowym 285383 to zaawansowany komponent elektroinstalacyjny, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Jako rozwiązanie trójfazowe, szyna ta umożliwia efektywne i bezpieczne mostkowanie aparatury modułowej, takiej jak wyłączniki nadprądowe (MCB) czy wyłączniki różnicowoprądowe (RCCB). Jej długość, wynosząca 20 modułów o standardowej szerokości, pozwala na zasilenie rozbudowanych szeregów aparatury wewnątrz rozdzielnicy.

• Wysoka wydajność prądowa: Konstrukcja szyny gwarantuje stabilny dopływ prądu do wszystkich podłączonych urządzeń, minimalizując straty energii.
• Optymalizacja przestrzeni: Eliminacja konieczności stosowania tradycyjnych mostków z przewodów typu linka lub drut znacząco zwiększa przejrzystość instalacji.
• Estetyka i porządek: Zastosowanie szyny łączeniowej sprawia, że wnętrze rozdzielnicy wygląda profesjonalnie, co ułatwia późniejszą konserwację oraz diagnostykę układu.
• Trwałość: Wykonanie z wysokiej jakości miedzi oraz odpornego na temperaturę tworzywa izolacyjnego zapewnia długowieczność komponentu.

Zgodność z Normami

Produkt marki Eaton został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi IEC/EN, co jest gwarancją bezpieczeństwa w wymagających aplikacjach B2B. Szyna spełnia standardy dotyczące wytrzymałości dielektrycznej oraz odporności na prądy zwarciowe, co jest kluczowe dla ochrony mienia i zdrowia użytkowników instalacji elektrycznych. Stopień ochrony oraz parametry izolacyjne są dostosowane do pracy w rozdzielnicach niskiego napięcia, zapewniając pełną kompatybilność z systemami modułowymi Eaton.

Zastosowanie

Szyna EVG-3PHAS/20MODUL znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest niezastąpiona w:

• Rozdzielnicach głównych i oddziałowych: Gdzie wymagane jest szybkie i pewne połączenie wielu aparatów modułowych w układzie trójfazowym.
• Prefabrykacji szaf sterowniczych: Pozwala na skrócenie czasu montażu i redukcję błędów połączeniowych.
• Modernizacjach instalacji: Umożliwia łatwą rozbudowę istniejących systemów o nowe moduły bez konieczności przebudowy całego okablowania.

Wskazówki Montażowe

Podczas instalacji szyny łączeniowej należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Zaciski aparatury modułowej powinny być dokręcone z momentem obrotowym zalecanym przez producenta urządzenia (zazwyczaj wyrażonym w Nm), aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się połączeń.
• Docinanie szyny: W przypadku konieczności skrócenia szyny do mniejszej liczby modułów, należy użyć odpowiednich narzędzi, a następnie bezwzględnie zamontować dedykowane zaślepki końcowe, aby zachować wymagany stopień ochrony i odstępy izolacyjne.
• Pozycjonowanie: Szynę należy umieścić w odpowiednich zaciskach (widełkowych lub sztyftowych, zależnie od typu osprzętu), upewniając się, że wszystkie zęby szyny są prawidłowo osadzone przed dokręceniem śrub.

FAQ

1. Czy szyna EVG-3PHAS/20MODUL jest kompatybilna z aparaturą innych producentów?
Szyny Eaton są projektowane pod standardy systemowe producenta, jednak dzięki znormalizowanym wymiarom modułów 17,5 mm, często pasują do aparatury innych marek. Zawsze zaleca się jednak weryfikację typu zacisku (sztyft/widełka).

2. Czy można stosować tę szynę w układach jednofazowych?
Jest to szyna dedykowana do układów trójfazowych (L1-L2-L3). Do układów jednofazowych zaleca się stosowanie szyn 1-fazowych, aby uniknąć niepotrzebnych mostków między fazami.

3. Czy szyna wymaga dodatkowej izolacji po docięciu?
Tak, po każdym docięciu szyny miedzianej należy oczyścić krawędzie z opiłków i zastosować oryginalne nakładki ochronne (zaślepki), aby zapobiec porażeniu prądem lub zwarciu.
