Szyna do łączenia aparatury modułowej, EVG-3PHAS/16MODUL | 285381 Eaton

Alternatywny kod produktu: EVG-3PHAS/16MODUL

Opis i Kluczowe Cechy

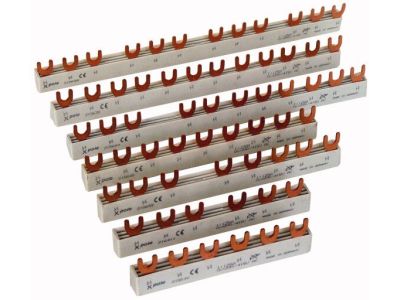

Szyna łączeniowa EVG-3PHAS/16MODUL (symbol 285381) przeznaczona do łączenia biegunów w aparaturze modułowej. Zapewnia dopływ prądu do wszystkich urządzeń w rozdzielnicy, eliminując konieczność stosowania przewodów połączeniowych. Dzięki temu struktura rozdzielnicy jest czytelna, łatwiejsza do zmian i konserwacji, a wnętrze bardziej estetyczne. Szyna obsługuje do 16 modułów w konfiguracji trójfazowej.

• Konfiguracja 3-fazowa: Umożliwia zasilanie trzech faz w rozdzielnicy, co upraszcza okablowanie i zapewnia równomierne obciążenie obwodów.
• Obsługa 16 modułów: Długość szyny dopasowana do 16 standardowych modułów aparatury montowanej na szynie TH35 – optymalne zagospodarowanie przestrzeni.
• Eliminacja przewodów: Zastąpienie połączeń przewodowych szyną zwiększa niezawodność i redukuje ryzyko błędów montażowych.
• Łatwość konserwacji: Czytelna struktura ułatwia identyfikację obwodów oraz szybkie wprowadzanie zmian w instalacji.
• Estetyka wnętrza: Porządek w rozdzielnicy zmniejsza ryzyko przypadkowego zwarcia i ułatwia późniejszą rozbudowę.

Zgodność z Normami

Produkt zgodny z europejskimi normami bezpieczeństwa oraz standardem DIN. Posiada certyfikat CE. Montaż zgodny z zasadami sztuki instalacyjnej zapewnia bezpieczną eksploatację.

Zastosowanie

Szynę stosuje się w rozdzielnicach elektrycznych do łączenia aparatury modułowej (wyłączników, styczników, przycisków, przekaźników itp.) w układach trójfazowych.

• Zasilanie trzech faz w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych.
• Łączenie biegunów wejściowych aparatów modułowych w szafach sterowniczych i rozdzielczych automatyki.
• Tworzenie czytelnych połączeń w instalacjach tymczasowych lub podlegających częstym modyfikacjom.
• Upraszczanie okablowania w układach automatyki budynkowej (oświetlenie, ogrzewanie, wentylacja).

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie w rozdzielnicy. Szynę należy zamontować na szynie nośnej TH35. Momenty dokręcania śrub oraz przekroje przewodów dobieraj zgodnie z dokumentacją producenta i obowiązującymi normami – zawsze dostosuj przekrój do spodziewanego prądu obciążenia. Po zakończeniu montażu sprawdź poprawność połączeń oraz ciągłość elektryczną.

FAQ

• Jakie aparaty można podłączyć do szyny EVG-3PHAS/16MODUL? Szyna przeznaczona jest do łączenia aparatów modułowych montowanych na szynie TH35, zgodnych ze standardową szerokością 17,5 mm na moduł. Pasuje do wyłączników nadprądowych, styczników, przycisków, przekaźników i innych urządzeń modułowych.
• Czy szyna jest przystosowana do pracy w obwodach trójfazowych? Tak, oznaczenie EVG-3PHAS wskazuje na przeznaczenie do systemów trójfazowych. Szyna umożliwia podłączenie 16 modułów na trzech fazach, co upraszcza rozdział energii w rozdzielnicy.
• Jakie są zalety stosowania szyny zamiast tradycyjnych przewodów? Szyna eliminuje konieczność stosowania przewodów połączeniowych, co znacząco poprawia czytelność i estetykę wnętrza rozdzielnicy. Redukuje ryzyko błędów montażowych, ułatwia konserwację oraz umożliwia szybkie wprowadzanie zmian w instalacji.
