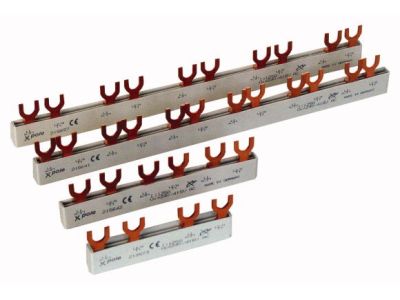

Szyna do łączenia aparatury modułowej, EVG-3PHAS/12MODUL/HI | 215658 Eaton

Opis i Kluczowe Cechy

Szyna łączeniowa EATON o numerze katalogowym 215658 to zaawansowane rozwiązanie dedykowane dla profesjonalnych instalatorów, poszukujących niezawodności i estetyki w prefabrykacji rozdzielnic niskiego napięcia. Model EVG-3PHAS/12MODUL/HI został zaprojektowany do obsługi systemów trójfazowych, oferując miejsce na 12 modułów aparatury. Kluczowym wyróżnikiem tej wersji jest przystosowanie do współpracy z aparatami wyposażonymi w styki pomocnicze (HI), co pozwala na zachowanie odpowiednich odstępów i poprawne połączenie elektryczne bez konieczności kłopotliwego docinania szyn standardowych.

• Konstrukcja 3-fazowa: Umożliwia równomierne rozłożenie obciążenia i szybkie mostkowanie wyłączników nadprądowych oraz różnicowoprądowych.
• Pojemność 12 modułów: Optymalna długość pozwalająca na obsłużenie standardowego rzędu w rozdzielnicy bez strat materiałowych.
• Współpraca ze stykami pomocniczymi: Specjalna geometria szyny uwzględnia miejsce na akcesoria dodatkowe montowane z boku aparatów.
• Wysoka przewodność: Wykonanie z miedzi o wysokiej czystości gwarantuje niską rezystancję przejścia i minimalizuje straty cieplne.

Zgodność z Normami

Produkt marki EATON spełnia rygorystyczne wymagania bezpieczeństwa potwierdzone certyfikatami zgodności z międzynarodowymi normami IEC/EN. Szyna została poddana testom na wytrzymałość dielektryczną oraz odporność na prądy zwarciowe, co jest kluczowe w profesjonalnych systemach automatyki budynkowej i przemysłowej. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i są samogasnące, co podnosi ogólny poziom bezpieczeństwa pożarowego instalacji.

Zastosowanie

Szyna EVG-3PHAS/12MODUL/HI znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest niezastąpiona wszędzie tam, gdzie liczy się przejrzystość układu i szybkość montażu. Idealnie sprawdza się przy łączeniu:

• Wyłączników nadmiarowoprądowych (MCB) w układach trójfazowych.
• Wyłączników różnicowoprądowych (RCCB) z blokami rozdzielczymi.
• Aparatury modułowej wyposażonej w styki sygnalizacyjne i pomocnicze.

Dzięki eliminacji tradycyjnych mostków z przewodów typu linka, instalator zyskuje więcej miejsca w korytach grzebieniowych i poprawia cyrkulację powietrza wewnątrz obudowy.

Wskazówki Montażowe

Podczas instalacji szyny łączeniowej należy zwrócić szczególną uwagę na odpowiednie osadzenie widełek lub kołków w zaciskach aparatury. Zaleca się stosowanie klucza dynamometrycznego, aby zapewnić moment dokręcania zgodny ze specyfikacją producenta aparatów (zazwyczaj od 2,0 Nm do 3,5 Nm dla aparatury modułowej). W przypadku konieczności skrócenia szyny, należy pamiętać o dokładnym oczyszczeniu krawędzi z opiłków miedzi oraz o obowiązkowym założeniu dedykowanych zaślepek końcowych, które gwarantują zachowanie odpowiedniego stopnia ochrony IP i zapobiegają przypadkowemu dotknięciu części pod napięciem.

FAQ

• Czy szyna pasuje do aparatury innych producentów? Choć szyna jest optymalizowana pod systemy EATON, jej standardowy rozstaw modułów pozwala na współpracę z większością aparatury modułowej zgodnej z normą DIN, o ile typ zacisków jest kompatybilny.
• Co oznacza oznaczenie HI w nazwie? Oznaczenie to wskazuje na przystosowanie szyny do aparatów z zamontowanymi stykami pomocniczymi (Auxiliary Contacts), co wymaga specyficznego układu wyprowadzeń.
• Czy szynę można docinać? Tak, szynę można dociąć do wymaganej długości, jednak wymaga to późniejszego zabezpieczenia końców izolacyjnymi zaślepkami bocznymi.
