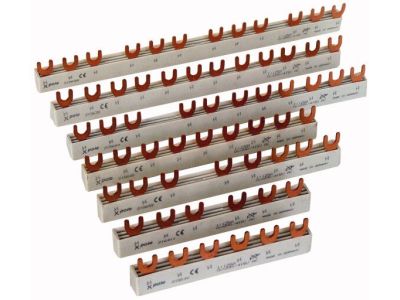

Szyna do łączenia aparatury modułowej, EVG-3P+3N/18MODUL | 274161 Eaton

Opis i Kluczowe Cechy

Szyna łączeniowa EATON o numerze katalogowym 274161, model EVG-3P+3N/18MODUL, to zaawansowany komponent elektroinstalacyjny zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Głównym zadaniem szyny jest zapewnienie niezawodnego i ciągłego dopływu prądu do aparatury modułowej zamontowanej na szynie DIN. Dzięki konfiguracji 3P+3N, produkt ten umożliwia efektywne mostkowanie wyłączników nadprądowych, różnicowoprądowych oraz innych aparatów w układach trójfazowych z przewodem neutralnym. Wykorzystanie szyny miedzianej o wysokiej przewodności eliminuje konieczność stosowania tradycyjnych mostków z przewodów giętkich, co znacząco redukuje rezystancję przejścia na stykach i minimalizuje ryzyko przegrzania punktów połączeniowych.

• Długość 18 modułów: Pozwala na obsłużenie szerokiego zestawu aparatury w jednym rzędzie rozdzielnicy bez konieczności docinania krótkich odcinków.
• Konfiguracja 3P+3N: Idealnie dopasowana do nowoczesnych instalacji wymagających pełnego rozdziału faz i torów neutralnych.
• Wysoka estetyka: Zastosowanie szyny sprawia, że wnętrze rozdzielnicy staje się przejrzyste, co ułatwia późniejszą diagnostykę i serwisowanie.
• Trwałość materiałowa: Izolacja wykonana z tworzywa odpornego na wysokie temperatury oraz starzenie zapewnia długowieczność instalacji.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego niskiego napięcia. Szyna spełnia wymagania bezpieczeństwa w zakresie wytrzymałości dielektrycznej oraz odporności na prądy zwarciowe, co jest kluczowe w profesjonalnych aplikacjach przemysłowych i budownictwie mieszkaniowym. Posiadanie odpowiednich certyfikatów gwarantuje, że element ten może być stosowany w instalacjach podlegających odbiorom technicznym i inspekcjom dozoru technicznego.

Zastosowanie

Szyna EVG-3P+3N/18MODUL znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest niezastąpiona w:

• Rozdzielnicach głównych i oddziałowych: Gdzie wymagana jest wysoka gęstość upakowania aparatury przy zachowaniu pełnej czytelności połączeń.
• Automatyce budynkowej: Do zasilania grup bezpieczników chroniących obwody oświetleniowe, gniazdowe oraz siłowe.
• Modernizacji istniejących układów: Pozwala na szybką wymianę starych połączeń przewodowych na nowoczesny system szynowy, co zwiększa bezpieczeństwo przeciwpożarowe.

Wskazówki Montażowe

Podczas montażu szyny łączeniowej EATON należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Śruby zacisków aparatury modułowej powinny być dokręcone z momentem zalecanym przez producenta aparatu (zazwyczaj od 2 Nm do 3,5 Nm), aby zapewnić optymalny styk elektryczny.
• Czystość styków: Przed montażem należy upewnić się, że zęby szyny są wolne od zanieczyszczeń i tlenków.
• Zabezpieczenie końców: W przypadku docięcia szyny na krótszy odcinek, należy bezwzględnie zastosować dedykowane zaślepki końcowe, aby utrzymać odpowiedni stopień ochrony przed dotykiem bezpośrednim (IP20).
• Pozycjonowanie: Szynę należy umieścić w odpowiednich gniazdach zacisków (windowych lub śrubowych) przed dokręceniem przewodów zasilających.

FAQ

1. Czy szynę można skracać?
Tak, szyny miedziane EATON można przycinać do wymaganej długości, jednak po tej operacji należy dokładnie oczyścić krawędzie z opiłków metalu i założyć izolacyjne zaślepki końcowe.

2. Jakie jest główne zadanie konfiguracji 3P+3N?
Konfiguracja ta umożliwia jednoczesne mostkowanie trzech faz oraz toru neutralnego, co jest niezbędne przy montażu szeregowym aparatów wymagających podłączenia przewodu N, takich jak wyłączniki różnicowoprądowe lub wyłączniki nadprądowe 1P+N.

3. Czy szyna pasuje do aparatury innych producentów?
Szyna jest zaprojektowana w standardzie modułowym, co sprawia, że jest kompatybilna z większością aparatury modułowej dostępnej na rynku, jednak najlepsze dopasowanie i parametry styku uzyskuje się stosując ją z aparatami marki EATON.
