Szyna do łączenia aparatury modułowej, EVG-2PHAS/6MODUL | 215642 Eaton

Alternatywny kod produktu: EVG-2PHAS/6MODUL

Opis i Kluczowe Cechy

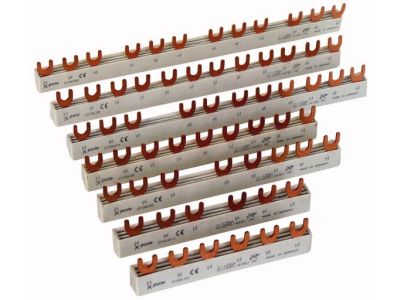

Szyna łączeniowa EVG-2PHAS/6MODUL (symbol 215642) przeznaczona jest do szybkiego i bezpiecznego łączenia biegunów aparatury modułowej w rozdzielnicach. Konstrukcja dwufazowa obsługuje do 6 modułów, co pozwala na uporządkowane rozprowadzenie zasilania bez konieczności stosowania tradycyjnych przewodów połączeniowych. Dzięki temu wnętrze rozdzielnicy staje się bardziej czytelne, łatwiejsze w konserwacji i estetyczne.

• Konstrukcja 2-fazowa: Umożliwia jednoczesne łączenie dwóch faz (np. L1, L2) w jednej szynie, co skraca czas montażu i zmniejsza liczbę połączeń.
• Pojemność 6 modułów: Przeznaczona do współpracy z aparaturą o łącznej szerokości do 6 modułów (standard 18 mm na moduł), co odpowiada typowym układom w rozdzielnicach mieszkaniowych i przemysłowych.
• Eliminacja przewodów połączeniowych: Zastosowanie szyny redukuje liczbę przewodów, co zwiększa przejrzystość instalacji i ułatwia lokalizację ewentualnych usterek.
• Łatwość konserwacji i rozbudowy: W przypadku zmiany konfiguracji rozdzielnicy wystarczy przesunąć lub wymienić szynę, bez konieczności demontażu wielu połączeń przewodowych.
• Estetyczny wygląd rozdzielnicy: Równomierne ułożenie szyn i brak luźnych przewodów poprawia estetykę wnętrza szafy, co jest istotne przy odbiorach technicznych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony znakiem CE. Szyna łączeniowa zaprojektowana jest zgodnie z obowiązującymi standardami dla aparatury modułowej montowanej na szynie DIN TH35.

Zastosowanie

Szyna EVG-2PHAS/6MODUL znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i powtarzalne połączenie biegunów w rozdzielnicach modułowych.

• Łączenie faz w rozdzielnicach mieszkaniowych i biurowych – do zasilania modułowej aparatury zabezpieczeniowej i sterowniczej.
• Stosowanie w układach sterowania oświetleniem, gdzie kilka wyłączników lub przycisków wymaga wspólnego zasilania fazowego.
• Instalacje przemysłowe – do łączenia styczników, przekaźników i innych modułów w szafach sterowniczych.
• Rozdzielnice systemów automatyki budynkowej (BMS), gdzie niezbędne jest uporządkowane rozprowadzenie zasilania pomiędzy wieloma modułami.

Wskazówki Montażowe

Montaż szyny łączeniowej może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Szynę należy zamontować na szynie DIN TH35 zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych do szyny oraz momenty dokręcania zacisków (jeśli występują) muszą być zgodne z dokumentacją techniczną. Po zakończeniu montażu zaleca się sprawdzenie ciągłości połączeń oraz brak zwarć międzyfazowych.

FAQ

• Czy szyna EVG-2PHAS/6MODUL jest przeznaczona do łączenia wszystkich typów aparatury modułowej? Szyna służy do łączenia biegunów (faz) w aparaturze wyposażonej w zaciski przystosowane do mostkowania. Przed montażem należy sprawdzić zgodność mechanizmu łączeniowego z konkretnym modelem aparatu – szyna pasuje do większości standardowych modułów o szerokości 18 mm.
• Ile modułów można podłączyć do jednej szyny? Szyna zaprojektowana jest do obsługi do 6 modułów (6 × 18 mm = 108 mm). Nie należy przekraczać tej liczby – ewentualne łączenie większej ilości aparatów wymaga zastosowania szyny o odpowiednio większej liczbie modułów.
• Czy szynę można stosować w obwodach trójfazowych? Szyna ma dwie fazy (2PHAS). Do obwodów trójfazowych (L1, L2, L3) potrzebne będą dwie takie szyny (dla faz L1-L2 oraz L3) lub dedykowana szyna 3-fazowa. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych między fazami.
