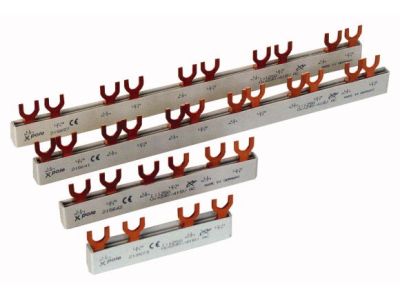

Szyna do łączenia aparatury modułowej, EVG-2PHAS/4MODUL/HI | 219573 Eaton

Alternatywny kod produktu: EVG-2PHAS/4MODUL/HI

Opis i Kluczowe Cechy

Szyna łączeniowa EVG-2PHAS/4MODUL/HI (numer katalogowy 219573) przeznaczona jest do doprowadzenia napięcia i łączenia biegunów w aparaturze modułowej montowanej w rozdzielnicach. Konstrukcja na 4 moduły umożliwia uporządkowane rozprowadzenie zasilania między sąsiednimi urządzeniami, eliminując konieczność stosowania indywidualnych przewodów połączeniowych.

• Dwufazowa konfiguracja (2PHAS): Umożliwia podłączenie dwóch faz zasilania, co pozwala na elastyczne sterowanie obwodami jedno- i dwufazowymi w rozdzielnicy.
• Szerokość 4 modułów (4MODUL): Dopasowana do standardowej aparatury modułowej (szerokość 1 modułu = 17,5 mm) – zapewnia optymalne wykorzystanie miejsca na szynie TH35.
• Lepsza czytelność rozdzielnicy: Szyna zastępuje wiązki przewodów, przez co struktura połączeń staje się przejrzysta, łatwiejsza w diagnostyce i późniejszej rozbudowie.
• Usprawniona konserwacja i zmiany konfiguracji: Brak luźnych przewodów ułatwia wymianę urządzeń oraz modyfikację układu bez ryzyka pomyłek w okablowaniu.
• Estetyczne wnętrze rozdzielnicy: Równomiernie ułożone szyny łączeniowe nadają instalacji profesjonalny wygląd, co ma znaczenie przy odbiorach technicznych i audytach.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa dla urządzeń elektrycznych niskiego napięcia.

Zastosowanie

Szyna EVG-2PHAS/4MODUL/HI znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych i przemysłowych, wszędzie tam gdzie stosuje się aparaturę modułową i potrzebne jest uporządkowane rozprowadzenie zasilania.

• Łączenie biegunów zasilania wyłączników nadprądowych (MCB), różnicowoprądowych (RCD) i bezpieczników.
• Doprowadzenie faz do styczników modułowych, przekaźników impulsowych i sterowników.
• Zasilanie gniazd modułowych, liczników energii oraz innych osprzętów w rozdzielnicach głównych i podrozdzielnicach.
• Realizacja instalacji o podwyższonej estetyce i czytelności – szczególnie w obiektach użyteczności publicznej oraz podczas modernizacji istniejących rozdzielnic.

Wskazówki Montażowe

Montaż i wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia. Szynę należy zamocować na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów doprowadzających oraz moment dokręcania zacisków głównych należy dobrać do maksymalnego prądu, jaki może płynąć w danym obwodzie. Przed włączeniem napięcia sprawdzić poprawność połączeń oraz brak zwarć między fazami a ochroną.

FAQ

• Czy szyna jest przeznaczona do łączenia więcej niż dwóch faz? Model EVG-2PHAS/4MODUL/HI jest dedykowany do dwóch faz. W przypadku potrzeby połączenia trzech faz należy zastosować wariant o odpowiedniej liczbie faz (np. 3PHAS).
• Jaki jest maksymalny prąd jaki może przenosić szyna? W dostarczonych danych nie podano konkretnej wartości prądu znamionowego. Przed obciążeniem należy sprawdzić parametry w karcie katalogowej producenta lub na obudowie szyny.
• Czy szyna może być stosowana w systemach z silnymi obciążeniami udarowymi? Szyna łączeniowa przeznaczona jest do stałego doprowadzenia napięcia do aparatury modułowej. Nie jest przystosowana do łączenia obwodów o prądach rozruchowych przekraczających jej parametry – odpowiednie zabezpieczenie nadprądowe po stronie zasilania jest niezbędne.
