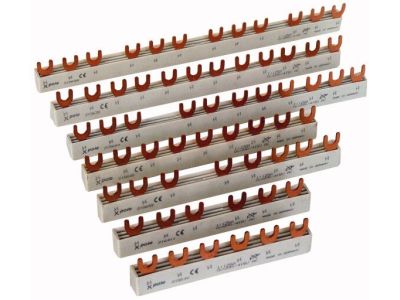

Szyna do łączenia aparatury modułowej, EVG-2PHAS/12MODUL | 215641 Eaton

Opis i Kluczowe Cechy

Szyna łączeniowa EATON o numerze katalogowym 215641, model EVG-2PHAS/12MODUL, to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii wewnątrz rozdzielnic niskiego napięcia. Jako szyna 2-fazowa, umożliwia ona precyzyjne połączenie biegunów aparatury modułowej, takiej jak wyłączniki nadprądowe czy różnicowoprądowe, eliminując konieczność stosowania tradycyjnych mostków z przewodów giętkich. Długość odpowiadająca 12 modułom pozwala na optymalne zagospodarowanie przestrzeni w standardowych obudowach, zapewniając jednocześnie wysoką sztywność konstrukcyjną i doskonałą przewodność elektryczną. Zastosowanie szyny miedzianej w izolowanej obudowie znacząco redukuje rezystancję styków oraz minimalizuje ryzyko wystąpienia błędów montażowych, co bezpośrednio przekłada się na stabilność pracy całego układu zasilania.

• Konstrukcja 2-fazowa: Umożliwia szybkie i przejrzyste mostkowanie aparatów pracujących w układach dwufazowych.
• Pojemność 12 modułów: Idealnie dopasowana do standardowych rzędów w rozdzielnicach, co pozwala na montaż bez konieczności docinania w większości typowych aplikacji.
• Wysoka estetyka: Zastąpienie pętli przewodowych szyną sprawia, że wnętrze rozdzielnicy staje się przejrzyste, co ułatwia późniejszą diagnostykę i konserwację.
• Trwałość materiałowa: Wykorzystanie wysokiej jakości miedzi oraz odpornego na przebicia tworzywa izolacyjnego gwarantuje długowieczność instalacji.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu łączeniowego niskiego napięcia. Szyna spełnia wymagania bezpieczeństwa, co potwierdzają odpowiednie certyfikaty branżowe. Dzięki zachowaniu odpowiednich odstępów izolacyjnych oraz wytrzymałości dielektrycznej, komponent ten zapewnia pełną ochronę przed dotykiem bezpośrednim oraz łukiem elektrycznym w obrębie szynoprzewodu, co jest kluczowe dla certyfikacji gotowych rozdzielnic zgodnie z normą PN-EN 61439.

Zastosowanie

Szyna EVG-2PHAS/12MODUL znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest niezastąpiona wszędzie tam, gdzie liczy się czas montażu oraz niezawodność połączeń. Głównym obszarem wykorzystania są:

• Łączenie wyłączników nadprądowych (MCB) w rozdzielnicach piętrowych i głównych.
• Integracja aparatury modułowej w szafach sterowniczych automatyki budynkowej.
• Modernizacja istniejących instalacji w celu uporządkowania struktury połączeń i zwiększenia bezpieczeństwa pożarowego poprzez eliminację luźnych zacisków śrubowych.

Wskazówki Montażowe

Aby zapewnić optymalne parametry pracy szyny łączeniowej, należy przestrzegać poniższych zaleceń instalacyjnych:

• Moment dokręcania: Podczas montażu w zaciskach aparatury należy stosować moment dokręcania zgodny ze specyfikacją producenta aparatów (zazwyczaj od 2,0 do 3,5 Nm), aby uniknąć przegrzewania się styków.
• Czystość styków: Przed montażem należy upewnić się, że zęby szyny są czyste i wolne od zanieczyszczeń, co gwarantuje niską rezystancję przejścia.
• Zakończenia szyny: W przypadku docinania szyny na mniejszą liczbę modułów, należy bezwzględnie zastosować dedykowane zaślepki końcowe, aby utrzymać wymagany stopień ochrony IP i zapobiec przypadkowemu porażeniu.
• Pozycjonowanie: Szynę należy umieścić w odpowiedniej komorze zaciskowej (windowej lub szynowej), dbając o to, aby przewody zasilające były wprowadzone zgodnie ze schematem logicznym rozdzielnicy.

FAQ

1. Czy szynę EVG-2PHAS/12MODUL można docinać?
Tak, szyny łączeniowe EATON można skracać do wymaganej długości. Należy jednak pamiętać o starannym usunięciu opiłków miedzi oraz obowiązkowym założeniu izolacyjnych zaślepek końcowych na obu końcach szyny.

2. Jakie jest główne zadanie szyny łączeniowej w rozdzielnicy?
Głównym zadaniem jest zapewnienie pewnego i trwałego dopływu prądu do poszczególnych aparatów modułowych przy jednoczesnym zachowaniu porządku w okablowaniu, co ułatwia serwisowanie i rozbudowę systemu.

3. Czy szyna pasuje do aparatury innych producentów?
Szyna jest zaprojektowana w standardzie modułowym, co oznacza kompatybilność z większością aparatury montowanej na szynie DIN TS35, jednak najlepsze dopasowanie i pewność styku uzyskuje się stosując ją z aparatami marki EATON.
