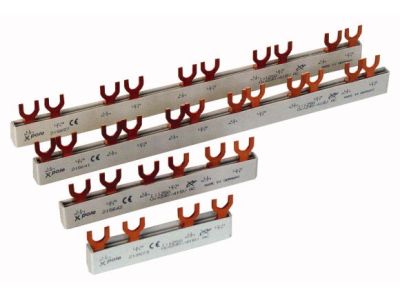

Szyna do łączenia aparatury modułowej, EVG-2PHAS/10MODUL/HI | 215657 Eaton

Alternatywny kod produktu: EVG-2PHAS/10MODUL/HI

Opis i Kluczowe Cechy

Szyna łączeniowa EVG-2PHAS/10MODUL/HI (indeks 215657) przeznaczona jest do doprowadzenia napięcia do wszystkich urządzeń w rozdzielnicy modułowej. Dzięki konstrukcji na 10 modułów (dwufazowa) umożliwia zastąpienie tradycyjnych przewodów połączeniowych, co przekłada się na czytelniejszą strukturę instalacji, łatwiejsze wprowadzanie zmian oraz szybszą konserwację. Kompaktowa forma zapewnia estetyczny wygląd wnętrza rozdzielnicy i redukuje ryzyko błędów okablowania.

• Eliminacja przewodów: zastąpienie wielu pojedynczych przewodów jedną szyną zmniejsza ilość połączeń, podnosząc niezawodność instalacji i ułatwiając identyfikację torów.
• Przejrzysta struktura rozdzielnicy: uporządkowane okablowanie przyspiesza diagnostykę i modyfikacje układu bez konieczności przepinania kabli.
• Łatwość konserwacji: szybki dostęp do aparatury – demontaż lub wymiana urządzenia nie wymaga ingerencji w wiązkę przewodów.
• Estetyczne wnętrze: brak luźnych przewodów poprawia wygląd rozdzielnicy, co ma znaczenie w instalacjach eksponowanych (np. w biurach, hotelach).
• Uniwersalność montażowa: przystosowana do standardowych aparatów modułowych z zaczepem do szyny zbiorczej – pasuje do większości rozdzielnic na rynku.

Zgodność z Normami

Szyna EVG-2PHAS/10MODUL/HI została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE. Jej parametry elektryczne i mechaniczne odpowiadają wymaganiom stawianym akcesoriom do aparatury modułowej. Nie podano konkretnych numerów norm w danych producenta – zalecamy stosowanie zgodnie z dokumentacją techniczną rozdzielnicy oraz obowiązującymi przepisami.

Zastosowanie

Szyna łączeniowa znajduje zastosowanie wszędzie tam, gdzie niezbędne jest doprowadzenie napięcia do kilku urządzeń modułowych w jednym rzędzie. Idealnie sprawdza się w rozdzielnicach głównych i podrozdzielniach, szczególnie przy dużej liczbie aparatów.

• Zasilanie wyłączników nadprądowych, różnicowoprądowych i aparatów sterowniczych w rozdzielnicach mieszkaniowych.
• Doprowadzenie fazy do styczników modułowych w szafach sterowniczych – eliminacja punktów potencjalnych zwarć.
• Łączenie biegunów w układach automatyki budynkowej (oświetlenie, sterowanie roletami, klimatyzacją).
• W systemach zasilania awaryjnego (UPS, agregaty) – szybkie przełączanie torów bez przebudowy wiązki.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia w rozdzielnicy. Szynę osadza się na szynie TH35 (DIN) w zwykły sposób – wciskając ją do zatrzasku. Przed założeniem aparatów modułowych upewnij się, że szyna jest prawidłowo dociśnięta. Moment dokręcania śrub aparatów – zgodnie z dokumentacją producenta. Przekrój przewodów doprowadzających do szyny należy dobrać do prądu obciążenia całej grupy urządzeń. Pamiętaj o zachowaniu odstępów izolacyjnych i nie przekraczaj maksymalnej liczby modułów podanych w dokumentacji rozdzielnicy. Prace przy instalacji wykonuj przy wyłączonym napięciu.

FAQ

• Czy szyna EVG-2PHAS/10MODUL/HI jest kompatybilna z aparatami różnych producentów? Tak, szyna przeznaczona jest do standardowych aparatów modułowych z zaczepem do szyny zbiorczej (szerokość modułu 18 mm). Pasuje do większości urządzeń renomowanych marek, o ile zachowana jest odpowiednia liczba modułów.
• Czy szyna wymaga specjalnych narzędzi do montażu? Nie – montaż odbywa się ręcznie. Szynę wciska się w zatrzask na szynie TH35, a aparaty modułowe nakłada się od góry. Do demontażu wystarczy płaski wkrętak do odblokowania zatrzasków.
• Jaki jest maksymalny prąd obciążenia szyny? W danych producenta nie podano konkretnej wartości prądu. Należy kierować się dokumentacją techniczną rozdzielnicy oraz doborem przekroju przewodów zasilających – zalecamy zachowanie marginesu bezpieczeństwa zgodnie z normą PN-HD 60364.
