Szyna do łączenia aparatury modułowej, EVG-1PHAS/9MODUL/HI | 215656 Eaton

Alternatywny kod produktu: EVG-1PHAS/9MODUL/HI

Opis i Kluczowe Cechy

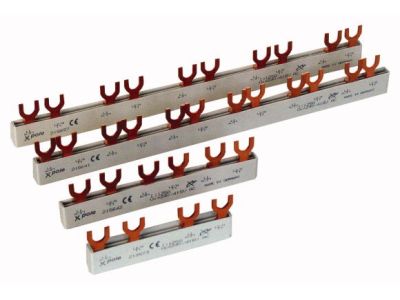

Szyna łączeniowa EVG-1PHAS/9MODUL/HI (indeks 215656) przeznaczona jest do łączenia biegunów aparatury modułowej w rozdzielnicach. Długość 9 modułów zapewnia swobodne połączenie do 9 urządzeń w rzędzie, co upraszcza dystrybucję fazy i eliminuje konieczność stosowania przewodów połączeniowych. Konstrukcja zwiększa czytelność wnętrza rozdzielnicy oraz ułatwia późniejsze modyfikacje i konserwację.

• Długość 9 modułów: pozwala na jednoczesne połączenie do 9 aparatów modułowych, redukując liczbę połączeń przewodowych i skracając czas montażu.
• Eliminacja przewodów połączeniowych: zastępuje pęki przewodów, co poprawia estetykę instalacji i zmniejsza ryzyko pomyłek przy podłączaniu.
• Przejrzysta struktura rozdzielnicy: ułatwia identyfikację obwodów oraz szybkie lokalizowanie ewentualnych usterek podczas przeglądów.
• Łatwość modyfikacji: dodawanie lub wymiana aparatów nie wymaga ingerencji w skomplikowaną wiązkę przewodów – wystarczy zdjąć szynę i przełożyć na nowe urządzenie.
• Uniwersalne zastosowanie: dedykowana do łączenia różnych typów aparatury modułowej (wyłączniki, styczniki, przyciski, przełączniki) z zaciskami przystosowanymi do szyn grzebieniowych.

Zgodność z Normami

Szyna łączeniowa EVG-1PHAS/9MODUL/HI jest zgodna z obowiązującymi normami europejskimi oraz standardem DIN dotyczącym aparatury modułowej montowanej na szynie TH35. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności w instalacjach niskiego napięcia.

Zastosowanie

Szyna przeznaczona jest do dystrybucji fazy (L1, L2, L3 lub N) w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych. Umożliwia szybkie i estetyczne łączenie biegunów wejściowych aparatów modułowych w rzędzie.

• Dystrybucja napięcia sieciowego do szeregu wyłączników nadprądowych, różnicowoprądowych i rozłączników.
• Zasilanie styczników, przekaźników i styczników modułowych w szafach sterowniczych.
• Łączenie biegunów przycisków, przełączników i sygnalizatorów w układach automatyki budynkowej.
• Tworzenie przejrzystych, łatwych w modyfikacji linii zasilających w rozdzielnicach o dużej gęstości aparatury.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (pomiarowe, eksploatacyjne). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę należy osadzić na standardowej szynie montażowej TH35 (DIN). Przed dokręceniem śrub zacisków aparatów sprawdź kompatybilność otworów – szyna musi być wciśnięta do oporu. Moment dokręcania oraz przekrój przewodów doprowadzających dobierz zgodnie z dokumentacją producenta aparatów – nieprawidłowe dokręcenie może prowadzić do przegrzania połączeń.

FAQ

• Czy szyna EVG-1PHAS/9MODUL/HI nadaje się do łączenia aparatów różnych producentów? Tak, o ile aparaty posiadają standardowe zaciski przystosowane do szyn grzebieniowych (zgodne z DIN). Należy jednak zawsze sprawdzić kształt i rozstaw otworów – niektóre aparaty wymagają dedykowanych szyn.
• Jaki jest stopień ochrony szyny po zamontowaniu w rozdzielnicy? W normalnych warunkach pracy wewnątrz rozdzielnicy szyna nie jest narażona na działanie czynników zewnętrznych. Standardowy stopień ochrony rozdzielnicy wynosi IP20 lub wyższy – sam produkt nie posiada oddzielnego stopnia IP, gdyż jest elementem wewnętrznym.
• Czy mogę użyć tej szyny do łączenia biegunów neutralnych N? Tak, szyna przewidziana jest do łączenia biegunów zarówno fazowych (L1, L2, L3), jak i neutralnego (N) – o ile aparaty mają odpowiednie zaciski. Dla biegunów ochronnych PE zaleca się stosowanie oddzielnych listew wyrównawczych.
