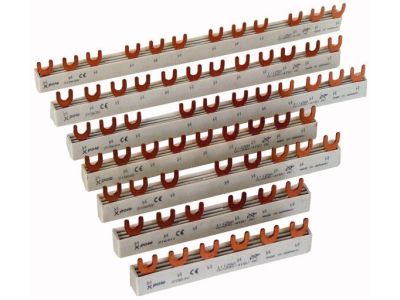

Szyna do łączenia aparatury modułowej, EVG-1PHAS/6MODUL | 215638 Eaton

Opis i Kluczowe Cechy

Szyna łączeniowa Eaton EVG-1PHAS/6MODUL o numerze katalogowym 215638 to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o optymalizacji rozdziału energii w nowoczesnych rozdzielnicach niskiego napięcia. Konstrukcja jednofazowa (1-phase) umożliwia sprawne i bezpieczne mostkowanie aparatury modułowej, takiej jak wyłączniki nadprądowe czy różnicowoprądowe, zasilanych z tego samego potencjału. Długość szyny została precyzyjnie dopasowana do obsługi 6 modułów o standardowej szerokości 18 mm każdy, co pozwala na zwartą zabudowę i oszczędność miejsca na szynie DIN. Zastosowanie szyny miedzianej w izolowanej obudowie gwarantuje doskonałą przewodność elektryczną oraz minimalizację strat energii wynikających z rezystancji przejścia.

Zgodność z Normami

Produkt marki Eaton został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu do aparatury modułowej. Szyna spełnia wymagania w zakresie bezpieczeństwa pożarowego oraz wytrzymałości dielektrycznej, co jest kluczowe w profesjonalnych instalacjach B2B. Wysoka jakość materiałów izolacyjnych zapewnia odpowiedni stopień ochrony przed dotykiem bezpośrednim, a precyzyjne wykonanie miedzianych pinów gwarantuje stabilność termiczną nawet przy pełnym obciążeniu znamionowym, co potwierdzają certyfikaty zgodności z normami IEC/EN.

Zastosowanie

Szyna EVG-1PHAS/6MODUL znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych, zarówno w budownictwie mieszkaniowym, jak i obiektach przemysłowych. Jest niezastąpiona wszędzie tam, gdzie priorytetem jest przejrzystość układu oraz szybkość montażu. Dzięki eliminacji tradycyjnych mostków wykonywanych z przewodów typu linka lub drut, instalator uzyskuje estetyczne wnętrze rozdzielnicy, co znacząco ułatwia późniejszą konserwację, diagnostykę oraz ewentualną rozbudowę systemu o kolejne aparaty modułowe.

Wskazówki Montażowe

Podczas montażu szyny łączeniowej Eaton należy upewnić się, że piny są prawidłowo osadzone w zaciskach windowych aparatury modułowej. Kluczowym aspektem jest zachowanie odpowiedniego momentu dokręcania śrub, określonego przez producenta aparatów (np. wyłączników nadprądowych), co zapobiega powstawaniu zjawiska luzowania się styków pod wpływem drgań lub cykli termicznych. Przed podaniem napięcia należy zweryfikować, czy szyna jest stabilnie zamocowana i czy nie występują żadne niepożądane zwarcia między elementami przewodzącymi a obudową rozdzielnicy. W przypadku konieczności skrócenia szyny, należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych na końcach.

FAQ

• Czy szyna EVG-1PHAS/6MODUL pasuje do aparatury innych producentów? Tak, szyna jest kompatybilna ze standardową aparaturą modułową montowaną na szynie DIN, o ile rozstaw zacisków odpowiada standardowi modułowemu 18 mm.
• Ile aparatów mogę połączyć tą szyną? Szyna jest dedykowana do połączenia 6 modułów, co w praktyce oznacza np. 6 wyłączników nadprądowych jednofazowych.
• Czy stosowanie szyny zamiast przewodów wpływa na bezpieczeństwo? Tak, stosowanie szyn łączeniowych zwiększa bezpieczeństwo poprzez eliminację ryzyka poluzowania się pojedynczych żył przewodów oraz zapewnia lepszą odporność na prądy zwarciowe.
