Szyna do łączenia aparatury modułowej, EVG-1PHAS/2MODUL/HI | 215655 Eaton

Alternatywny kod produktu: EVG-1PHAS/2MODUL/HI

Opis i Kluczowe Cechy

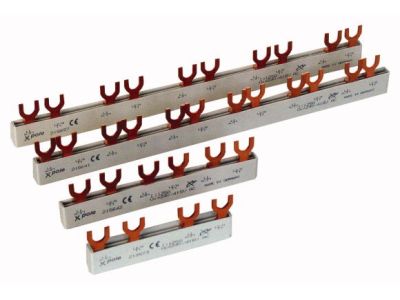

Szyna łączeniowa EVG-1PHAS/2MODUL/HI (indeks 215655) to element okablowania rozdzielnic przeznaczony do jednofazowego łączenia dwóch modułów aparatury modułowej. Eliminuje konieczność stosowania tradycyjnych przewodów połączeniowych, co upraszcza instalację, zwiększa czytelność rozdzielnicy i ułatwia późniejsze modyfikacje. Produkt przeznaczony do montażu na szynie TH35.

• Konstrukcja na 2 moduły: Umożliwia bezpośrednie połączenie dwóch sąsiednich urządzeń modułowych (np. wyłączników lub styczników) w jednej fazie, co oszczędza miejsce i upraszcza trasowanie w rozdzielnicy.
• Zastosowanie zamiast przewodów: Redukuje ryzyko błędów okablowania i skraca czas montażu, a wnętrze rozdzielnicy pozostaje uporządkowane i estetyczne.
• Szybki i pewny montaż: Szyna zakłada się bezpośrednio na aparaty – nie wymaga dodatkowego okablowania ani specjalistycznych narzędzi.
• Kompatybilność z rozdzielnicami modułowymi: Standardowy rozstaw styków (szerokość modułu 17,5 mm) zapewnia współpracę z większością aparatury montowanej na szynie DIN TH35.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami obowiązującymi dla aparatury modułowej. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności. Montaż i eksploatacja powinny odbywać się zgodnie z obowiązującymi przepisami oraz dokumentacją techniczną producenta.

Zastosowanie

Szyna EVG-1PHAS/2MODUL/HI jest dedykowana do tworzenia uporządkowanych połączeń jednofazowych w rozdzielnicach z aparaturą modułową. Idealnie sprawdza się w instalacjach wymagających powtarzalności i łatwego serwisowania.

• Łączenie biegunów wyłączników nadprądowych, różnicowoprądowych i rozłączników w obwodach jednofazowych.
• Zasilanie sąsiednich modułów (np. styczników, przekaźników) w rozdzielnicach sterowania oświetleniem lub silnikami.
• Budowa czytelnych rozdzielnic w budynkach mieszkalnych i biurowych – ułatwia szybką identyfikację obwodów.
• Modernizacja istniejących rozdzielnic – zastąpienie wiązek przewodów uporządkowanymi szynami, co poprawia estetykę i ułatwia późniejszą rozbudowę.

Wskazówki Montażowe

Montaż szyny oraz wszelkie prace w rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (minimum grupa 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Szynę montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej – wsuwa się ją w odpowiednie gniazda aparatów. Dokręć wszystkie połączenia zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów doprowadzających dobierz do spodziewanego prądu obciążenia w obwodzie.

FAQ

• Czy szyna EVG-1PHAS/2MODUL/HI nadaje się do łączenia aparatów różnych producentów? Tak, o ile aparaty mają standardową szerokość modułu (17,5 mm) i są przystosowane do zabudowy na szynie DIN TH35. Szyna współpracuje z większością aparatów modułowych dostępnych na rynku.
• Czy szyna jest izolowana? Czy grozi zwarciem między fazami? Szyna jest wykonana z materiału przewodzącego (miedź lub mosiądz) i nie posiada izolacji – dlatego należy ją instalować wyłącznie w rozdzielnicach o stopniu ochrony IP2X lub wyższym, w obwodach jednofazowych. Przed montażem upewnij się, że nie ma ryzyka kontaktu z innymi szynami fazowymi.
• Czy szyna może być używana do łączenia więcej niż dwóch modułów? Model 2MODUL/HI jest przeznaczony wyłącznie do połączenia dwóch sąsiednich modułów. Do łączenia większej liczby aparatów należy zastosować szyny o odpowiedniej liczbie modułów lub połączyć kilka szyn szeregowo (zgodnie z instrukcją producenta).
