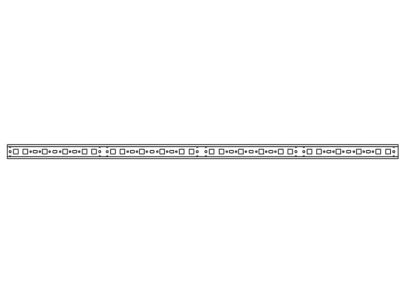

Szyna DIN/TH35 szerokość 4 kolumny (35x15mm), ED4 | 2CPX039384R9999 ABB

Alternatywny kod produktu: 2CPX039384R9999

Opis i Kluczowe Cechy

Szyna DIN/TH35 o szerokości 4 kolumn (35x15 mm) to standardowe rozwiązanie do montażu aparatury modułowej w szafach sterowniczych, rozdzielnicach i pulpitach. Wykonana z ocynkowanej stali, zapewnia stabilne i trwałe mocowanie modułów oraz osprzętu elektrycznego. Uniwersalny wymiar 35x15 mm kompatybilny z większością dostępnych na rynku aparatów.

• Wymiary 35x15 mm: Standardowa szerokość szyny DIN, kompatybilna z aparaturą o szerokości 17,5 mm (2 jednostki modułowe).
• 4 kolumny (4 jednostek modułowych): Długość 70 mm, umożliwia montaż do 4 aparatów o szerokości 17,5 mm każdy.
• Ocynkowana stal: Wysoka odporność na korozję i uszkodzenia mechaniczne, zapewnia długą żywotność konstrukcji.
• Uniwersalny profil DIN/TH35: Kompatybilna z szeroką gamą aparatury modułowej dostępnej na rynku.
• Pakiet ED4: Zestaw 4 szyn w jednym opakowaniu – ekonomiczne rozwiązanie do większych instalacji.

Zgodność z Normami

Szyna spełnia wymagania normy PN-EN 60715:2017-10 dotyczącej wymiarów szyn nośnych dla aparatury elektrycznej. Produkt posiada deklarację zgodności z dyrektywami Unii Europejskiej i oznakowanie CE.

Zastosowanie

Szyna DIN/TH35 szer. 4 kolumn (35x15 mm) jest podstawowym elementem wyposażenia każdej szafy sterowniczej, rozdzielnicy lub pulpitu sterowniczego.

• Montaż aparatury modułowej (wyłączniki, przekaźniki, zabezpieczenia) w instalacjach przemysłowych i budynkowych.
• Organizacja przestrzeni w szafach elektrycznych poprzez równomierne rozmieszczenie aparatów.
• Stabilne mocowanie osprzętu elektrycznego o szerokości 17,5 mm (1 jednostka modułowa).
• Podstawa do budowy dedykowanych układów sterowania lub rozdzielnic domowych.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Szynę mocuje się do szyny nośnej lub bezpośrednio do tylnej ściany szafy za pomocą wkrętów. Przed montażem aparatury należy upewnić się, że szyna jest odpowiednio wypoziomowana – zapobiegnie to naprężeniom mechanicznych i uszkodzeniom modułów. Do mocowania aparatów używać wkrętów odpowiedniego rozmiaru (zgodnie z zaleceniami producenta aparatury).

FAQ

• Jaki jest maksymalny ciężar aparatury, którą można zamontować na tej szynie? Nośność szyny DIN zależy od sposobu jej zamocowania i materiału konstrukcyjnego. W przypadku standardowych warunków montażowych zaleca się stosowanie aparatury o ciężarze nieprzekraczającym 10 kg na szynę.
• Czy szyna jest kompatybilna z aparaturą o innych szerokościach? Tak, profil DIN/TH35 (35x15 mm) jest standardem międzynarodowym i kompatybilny z większością aparatury modułowej o szerokości 17,5 mm (1 jednostka modułowa).
• Jakie są zalecane wkręty do montażu szyny? Do mocowania szyny do podłoża należy stosować wkręty samogwintujące M4 lub M5, w zależności od grubości materiału szyny i podłoża. Dokładne parametry znajdują się w dokumentacji technicznej.
