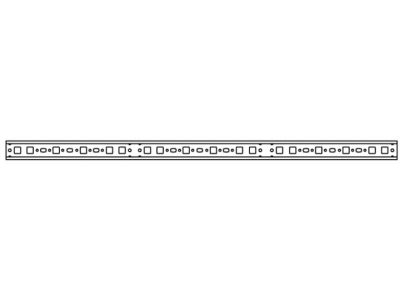

Szyna DIN/TH35 szeokość 3 kolumny (35x15 mm), ED3 | 2CPX039383R9999 ABB

Alternatywny kod produktu: 2CPX039383R9999

Opis i Kluczowe Cechy

Szyna DIN TH35 o szerokości 3 kolumn (35x15 mm) (symbol 2CPX039383R9999) to standardowy element montażowy do instalacji aparatury modułowej w szafach, rozdzielnicach i skrzynkach sterowniczych. Wykonana z aluminium, charakteryzuje się wysoką wytrzymałością mechaniczną i stabilnością konstrukcji, zapewniając pewne mocowanie modułów elektrycznych.

• Standard TH35: Kompatybilna z większością aparatów modułowych zgodnych z normą DIN EN 60715, gwarantująca uniwersalność zastosowania.
• Szerokość 3 kolumn (35x15 mm): Optymalna przestrzeń montażowa dla aparatury o różnych szerokościach modułowych (np. styczników, przekaźników, zabezpieczeń).
• Materiał aluminiowy: Lekka konstrukcja odporna na korozję, zapewniająca długotrwałą stabilność mechaniczną i przewodnictwo termiczne.
• Łatwy montaż: Profil z otworami montażowymi umożliwia szybkie i pewne mocowanie do płyty montażowej.
• Standardowe wymiary: Szerokość 35 mm i wysokość 15 mm zgodna z normami branżowymi, zapewniająca kompatybilność z osprzętem modułowym.

Zgodność z Normami

Szyna spełnia wymagania normy DIN EN 60715, która określa standardy dla szyn montażowych w instalacjach elektrycznych. Produkt posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Szyna DIN TH35 o szerokości 3 kolumn znajduje szerokie zastosowanie w instalacjach elektrycznych, głównie w miejscach wymagających montażu aparatury modułowej.

• Montaż styczników, przekaźników i zabezpieczeń w rozdzielnicach i szafach sterowniczych.
• Organizacja przestrzeni w skrzynkach pomiarowych i automatyce przemysłowej.
• Mocowanie modułów zasilających, ochronnych i sterujących w systemach rozdzielczych.
• Stosowanie w szafach klimatyzacyjnych, wentylacyjnych i systemach sterowania budynków.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Szynę należy zamocować do płyty montażowej za pomocą wkrętów lub śrub pasujących do otworów montażowych. Aparaturę modułową należy osadzać zgodnie z zaleceniami producenta, dociskając blokady montażowe do szyny. Przed montażem należy upewnić się, że szyna jest odpowiednio wypoziomowana i stabilna. Używać wyłącznie akcesoriów montażowych zgodnych z normami bezpieczeństwa.

FAQ

• Czy szyna jest kompatybilna z aparaturą modułową innych producentów? Tak – szyna TH35 jest standardem branżowym zgodnym z normą DIN EN 60715, co gwarantuje kompatybilność z większością aparatów modułowych dostępnych na rynku.
• Jaki jest maksymalny dopuszczalny ciężar modułów na szynie? Maksymalne obciążenie zależy od konstrukcji szyny i sposobu montażu. Dla szyny aluminiowej o szerokości 3 kolumn standardowo przyjmuje się obciążenie do 10 kg na kolumnę (łącznie 30 kg). Dokładne wartości znajdują się w dokumentacji technicznej.
• Czy szyna wymaga dodatkowego uziemienia? Szyna aluminiowa nie wymaga uziemienia, jeśli jest montowana w szafach o odpowiedniej klasie ochronności (np. IP30 i wyższej). W przypadku montażu w szafach o niższej klasie ochrony zaleca się podłączenie szyny do obwodu uziemiającego.
