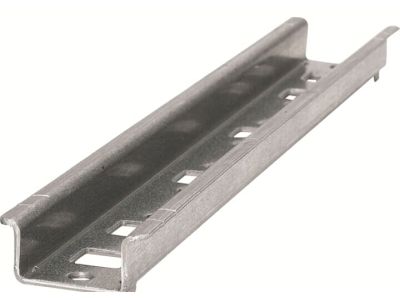

Szyna DIN/TH35 35x15 mm (2m), ED6P10 (zestaw 10szt) | 2CPX062705R9999 ABB

Alternatywny kod produktu: 2CPX062705R9999

Opis i Kluczowe Cechy

Szyna DIN/TH35 o wymiarach 35x15 mm i długości 2 metrów (symbol 2CPX062705R9999) to standardowe rozwiązanie do mocowania aparatury modułowej w szafach sterowniczych i rozdzielnicach. Wykonana z ocynkowanej stali zapewnia wysoką wytrzymałość mechaniczną i odporność na korozję. Dostępna w zestawie 10 sztuk (ED6P10) – idealna do dużych projektów instalacyjnych.

• Wymiary 35x15 mm: Kompatybilna z większością aparatów modułowych (1 TE = 18 mm szerokości), standard w branży elektrycznej.
• Długość 2 m: Umożliwia swobodne cięcie na potrzebne odcinki, minimalizując odpady materiału.
• Ocynkowana stal: Wysoka odporność na korozję i trwałość nawet w trudnych warunkach środowiskowych.
• Zestaw 10 sztuk: Ekonomiczne opakowanie dla dużych inwestycji lub magazynów – brak konieczności częstego uzupełniania zapasów.
• Uniwersalne zastosowanie: Pasuje do standardowych szyn TH35 wg normy DIN EN 60715, stosowanych w rozdzielnicach, szafach sterowniczych i tablicach rozdzielczych.

Zgodność z Normami

Szyna spełnia wymagania normy DIN EN 60715 dotyczącej szyn nośnych do aparatury modułowej. Produkt posiada deklarację zgodności CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Szyny DIN/TH35 znajdują szerokie zastosowanie w instalacjach elektrycznych, automatyce przemysłowej i systemach sterowania.

• Mocowanie aparatury modułowej (wyłączniki, styczniki, zabezpieczenia) w szafach sterowniczych i rozdzielnicach.
• Budowa tablic rozdzielczych w budynkach mieszkalnych i komercyjnych.
• Instalacje przemysłowe wymagające sztywnego i trwałego mocowania komponentów.
• Systemy automatyki i sterowania maszyn.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Szynę przycina się do wymaganego rozmiaru przy użyciu piły do metalu (narzędzie ząbkowane). Mocowanie do konstrukcji nośnej (np. płyty montażowej) odbywa się za pomocą wkrętów samogwintujących z łbem stożkowym. Odległość między punktami mocowania nie powinna przekraczać 200 mm. Aparaturę modułową należy montować zgodnie z zaleceniami producenta.

FAQ

• Czy szyna jest kompatybilna z aparaturą o szerokości 1 TE? Tak, standardowa szerokość 1 TE (18 mm) jest kompatybilna z szyną o wymiarach 35x15 mm.
• Jaki materiał został użyty do produkcji szyny? Szyna wykonana jest z ocynkowanej stali, co zapewnia wysoką odporność na korozję i trwałość.
• Czy można stosować szynę w środowiskach wilgotnych? Tak, dzięki ocynkowaniu stal jest odporna na korozję, jednak zaleca się stosowanie w suchych lub sucho-chłodnych pomieszczeniach zgodnie z normami instalacyjnymi.
