Szyna DIN szerokość 3 35x15 mm, ED3P30 (opak 30szt) | 2CPX062321R9999 ABB

Alternatywny kod produktu: 2CPX062321R9999

Opis i Kluczowe Cechy

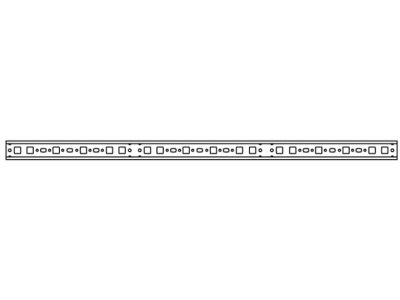

Szyna DIN ED3P30 (symbol 2CPX062321R9999) o szerokości 35x15 mm to standardowe rozwiązanie montażowe do aparatury modułowej w rozdzielnicach i szafach sterowniczych. Wykonana ze stali ocynkowanej, zapewnia stabilne mocowanie i długotrwałą odporność na korozję. Pakowana po 30 sztuk, gwarantuje zapas na wielokrotne zastosowania.

• Wymiary 35x15 mm: Kompatybilna z większością aparatów modułowych (1 moduł = 18 mm szerokości), co ułatwia planowanie układu instalacji.
• Stal ocynkowana: Odporna na korozję i substancje chemiczne, co wydłuża żywotność instalacji.
• Standardowe mocowanie: Pasuje do większości profili montażowych i uchwytów szynowych w szafach.
• Nośność do 10 kg/m: Wytrzymuje ciężar standardowej aparatury modułowej, zapewniając bezpieczeństwo montażu.
• Opakowanie 30 sztuk: Optymalna ilość do wyposażenia kilku rozdzielnic lub szaf sterowniczych.

Zgodność z Normami

Szyna DIN ED3P30 spełnia wymagania normy PN-EN 60715 dotyczącej szyn montażowych w aparaturze elektrycznej. Produkt posiada deklarację zgodności CE i jest zgodny z europejskimi standardami montażu aparatury modułowej.

Zastosowanie

Szyna DIN 35x15 mm to niezbędny element w każdej instalacji elektrycznej wymagającej montażu aparatury modułowej.

• Mocowanie aparatów modułowych (wyłączniki, styczniki, przekaźniki) w rozdzielnicach i szafach sterowniczych.
• Organizowanie przestrzeni montażowej w szafach sterowniczych przemysłowych.
• Stosowanie w tablicach rozdzielczych budynków mieszkalnych i obiektów użyteczności publicznej.
• Montaż systemów automatyki i sterowania w szafach sterowniczych.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Szynę należy przykręcić do profilu montażowego w szafie za pomocą odpowiednich wkrętów (zgodnie z dokumentacją producenta szafy). Podczas montażu aparatury należy zachować równomierny rozkład obciążenia na szynie – nie przekraczać zalecanej nośności 10 kg/m. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie.

FAQ

• Jaka jest maksymalna nośność szyny DIN 35x15 mm? Szyna wytrzymuje obciążenie do 10 kg na metr bieżący przy zachowaniu odpowiedniego rozkładu ciężaru aparatury.
• Czy szyna jest kompatybilna z aparatami o szerokości 1 modułu (18 mm)? Tak, standardowa szerokość 35 mm szyny DIN pozwala na montaż aparatów o szerokości 1, 2, 4, 6 i więcej modułów.
• Czy szyna posiada otwory montażowe? Tak, szyna standardowo posiada otwory montażowe zgodne z normą PN-EN 60715, co ułatwia jej mocowanie do profilu w szafie.
