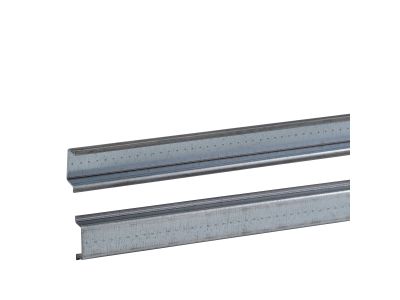

Szyna DIN symetryczna perforowana 15X35 (2m) | NSYSDR200 Schneider Electric

Opis i Kluczowe Cechy

Szyna DIN perforowana symetryczna o wymiarach 15x35 mm i długości 2 m (symbol NSYSDR200) to uniwersalny element montażowy do rozdzielnic elektrycznych. Dzięki perforacji na całej długości umożliwia szybkie i pewne mocowanie aparatury modułowej bez konieczności stosowania dodatkowych uchwytów. Symetryczny profil zapewnia łatwy montaż z obu stron szyny, co zwiększa elastyczność rozmieszczenia urządzeń.

• Perforacja symetryczna: Ułatwia montaż aparatury – każdy otwór pozwala na stabilne osadzenie modułów bez użycia narzędzi, co skraca czas instalacji.
• Wymiary 15x35 mm: Standardowy przekrój zgodny z wymaganiami większości aparatury modułowej, zapewnia kompatybilność z typowymi wyłącznikami, stycznikami i przyciskami.
• Długość 2 m: Pozwala na wykorzystanie w rozdzielnicach o różnej wielkości – łatwe przycięcie do potrzebnej długości minimalizuje straty materiału.
• Konstrukcja symetryczna: Możliwość montażu z obu stron szyny – ułatwia prowadzenie przewodów i zapewnia większą swobodę aranżacji wnętrza rozdzielnicy.
• Materiał ocynkowany (zgodnie z typowym standardem): Odporność na korozję i trwałość mechaniczną – szyna zachowuje stabilność nawet w warunkach podwyższonej wilgotności (w typowych warunkach rozdzielnicowych).

Zgodność z Normami

Szyna DIN perforowana NSYSDR200 spełnia wymogi europejskich standardów montażowych dla aparatury modułowej. Jej konstrukcja jest zgodna z ogólnie przyjętymi wymiarami i tolerancjami stosowanymi w rozdzielnicach elektrycznych. Produkt posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami.

Zastosowanie

Szyna przeznaczona jest do montażu w rozdzielnicach elektrycznych, szafach sterowniczych oraz puszkach instalacyjnych, gdzie wymagane jest stabilne i szybkie mocowanie aparatury modułowej.

• Montaż wyłączników nadprądowych, różnicowoprądowych i rozłączników w rozdzielnicach mieszkaniowych i przemysłowych.
• Instalacja styczników, przekaźników i modułów sterujących w szafach automatyki budynkowej.
• Mocowanie przycisków sterowniczych, przełączników i lampek sygnalizacyjnych w pulpitach operatorskich.
• Tworzenie tymczasowych lub stałych zestawów modułów w testowniach i laboratoriach elektrycznych.

Wskazówki Montażowe

Montaż szyny DIN oraz mocowanie aparatury powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Szynę montuje się na standardowej szynie nośnej TH35 (zgodnie z DIN EN 60715) lub bezpośrednio w rozdzielnicy za pomocą odpowiednich uchwytów. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego instalacji. Momenty dokręcania śrub mocujących – stosować się do zaleceń producenta rozdzielnicy. Po zamontowaniu aparatury zaleca się sprawdzenie stabilności połączeń.

FAQ

• Czy szyna jest przystosowana do montażu w surowych warunkach przemysłowych? Ze względu na typową powłokę ocynkowaną szyna nadaje się do standardowych warunków pracy w rozdzielnicach (kategoria IP co najmniej IP20). W pomieszczeniach o dużej wilgotności lub agresywnym środowisku zalecamy stosowanie dodatkowego zabezpieczenia antykorozyjnego – ostateczna decyzja zależy od projektu.
• Jakie są dopuszczalne obciążenia mechaniczne szyny? Producent nie podaje konkretnych wartości nośności – szyna przeznaczona jest do mocowania typowej aparatury modułowej o standardowej masie (np. wyłączniki, styczniki). W przypadku ciężkich urządzeń (np. przemysłowych styczników mocy) zalecamy konsultację z projektantem.
• Czy otwory perforacji są rozmieszczone w stałym rastrze? Tak, perforacja wykonana jest w regularnych odstępach, co zapewnia łatwe pozycjonowanie aparatury – odległości między otworami są zgodne z typowym standardem (zwykle co 5-10 mm, w zależności od producenta). Dokładny raster można sprawdzić na fizycznej szynie.
