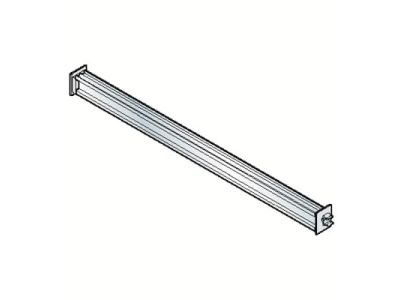

Szyna DIN, rozmiar 6 | 1SL0293A00 ABB

Alternatywny kod produktu: 1SL0293A00

Opis i Kluczowe Cechy

Szyna DIN 6 (symbol 1SL0293A00) o wymiarach 35x663mm to standardowe rozwiązanie do montażu aparatury modułowej w szafach sterowniczych, rozdzielnicach i obudowach typu Gemini. Dzięki precyzyjnie wyprofilowanej konstrukcji zapewnia stabilne mocowanie modułów elektrycznych i elektronarzędzi w instalacjach przemysłowych oraz budynkowych.

• Standardowy rozmiar 6: Kompatybilna z większością aparatów modułowych dostępnych na rynku – gwarancja uniwersalności montażu.
• Wymiary 35x663mm: Odpowiednia długość do typowych szaf sterowniczych – pozwala na elastyczne rozmieszczenie modułów bez konieczności cięcia.
• Stal nierdzewna z powłoką cynkowaną: Wysoka odporność na korozję i trwałość w warunkach wilgotnych lub chemicznie agresywnych.
• Profil DIN 35x7.5mm: Zapewnia pewne zaciskanie aparatury dzięki standardowemu zagłębieniu i kształtowi mocowania.
• Mocowanie wkrętami lub zatrzaskami: Szybki i stabilny montaż – opcja dostosowana do różnych typów obudów.

Zgodność z Normami

Szyna DIN spełnia wymagania normy PN-EN 60715 dotyczącej mocowania aparatury modułowej na szynach DIN. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Szyna DIN 6 znajduje szerokie zastosowanie w instalacjach elektrycznych, automatyce przemysłowej i systemach sterowania.

• Montaż aparatury modułowej (wyłączniki, styczniki, zabezpieczenia) w rozdzielnicach i szafach sterowniczych.
• Organizacja przestrzeni w obudowach typu Gemini – idealna do montażu modułów o standardowym profilu.
• Stosowanie w systemach automatyki budynkowej i przemysłowej jako baza do montażu czujników, przekaźników i innych urządzeń modułowych.
• Mocowanie osprzętu elektrycznego w szafach sterowniczych maszyn i urządzeń przemysłowych.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Szynę należy przymocować do podłoża (np. blachy szafy) wkrętami lub zatrzaskami, zachowując równomierny rozstaw punktów mocowania. Po zamontowaniu szyny należy sprawdzić jej stabilność i równoległość względem obudowy. Aparaturę modułową należy montować zgodnie z zaleceniami producenta danego urządzenia, zawsze zaczynając od lewej strony szyny. W przypadku cięcia szyny należy zabezpieczyć krawędzie przed korozją.

FAQ

• Czy szyna DIN 6 jest kompatybilna z aparaturą o profilu 35x15mm? Nie – szyna DIN 6 ma standardowy profil 35x7.5mm. Do mocowania aparatury o większym profilu (np. 35x15mm) wymagana jest szyna DIN o odpowiednim rozmiarze.
• Jakie materiały są użyte do produkcji szyny? Szyna wykonana jest ze stali nierdzewnej z powłoką cynkowaną, co zapewnia wysoką odporność na korozję i trwałość eksploatacyjną.
• Czy szyna wymaga specjalnych narzędzi do montażu? Do montażu szyny wystarczą standardowe narzędzia: wkrętarka, wkręty oraz ewentualnie szczypce do cięcia szyny. Aparatura modułowa montowana jest z użyciem zatrzasków lub wkrętów dostarczanych z urządzeniem.
