Szyna Cu 6x6mm dł.1000mm | UM29A Hager

Opis i Kluczowe Cechy

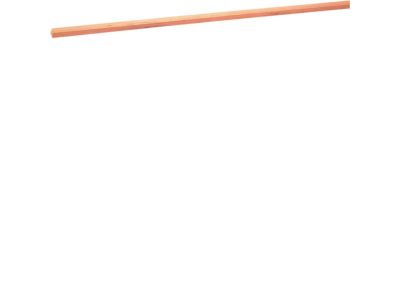

Szyna miedziana Cu o wymiarach 6x6 mm i długości 1000 mm (symbol UM29A) to uniwersalny element łączeniowy stosowany w rozdzielnicach elektrycznych. Wykonana z miedzi o wysokiej przewodności, zapewnia pewne połączenia między aparatami. Jej kompaktowy przekrój ułatwia montaż w standardowych systemach szyn zbiorczych.

• Materiał – miedź elektrolityczna: gwarantuje doskonałą przewodność elektryczną i małą rezystancję przejścia, co ogranicza straty mocy i nagrzewanie się połączeń.
• Wymiary 6 x 6 mm: optymalny przekrój dla większości obwodów pomocniczych i sterowniczych w rozdzielnicach – pozwala na bezpieczne przenoszenie prądów roboczych przy zachowaniu kompaktowej budowy.
• Długość 1000 mm: umożliwia wykonanie wielu połączeń bez konieczności łączenia odcinków, co przyspiesza montaż i redukuje potencjalne punkty awarii.
• Uniwersalność zastosowania: pasuje do standardowych uchwytów i izolatorów stosowanych w rozdzielnicach modułowych oraz przemysłowych.
• Łatwa obróbka mechaniczna: miedź można ciąć, wiercić i giąć przy użyciu powszechnie dostępnych narzędzi, co ułatwia dopasowanie do konkretnej konfiguracji rozdzielnicy.

Zgodność z Normami

Szyna miedziana UM29A spełnia wymagania europejskich norm dotyczących materiałów przewodzących w instalacjach elektrycznych. Produkt posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Ze względu na charakter elementu (goły przewód) nie są przypisane mu konkretne numery norm – zaleca się stosowanie zgodnie z wytycznymi projektanta instalacji.

Zastosowanie

Szyna Cu 6x6 mm przeznaczona jest do tworzenia bezpiecznych i trwałych połączeń elektrycznych w rozdzielnicach niskiego napięcia. Sprawdza się wszędzie tam, gdzie wymagana jest elastyczność aranżacji aparatury modułowej.

• Rozprowadzenie fazy L, N lub PE w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie zacisków wyjściowych wyłączników nadprądowych, styczników i przekaźników w szafach sterowniczych.
• Budowa szyn zbiorczych w systemach automatyki budynkowej (BMS) oraz instalacjach przemysłowych.
• Tworzenie połączeń między aparatami zabezpieczającymi a listwami przyłączowymi w rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż i wszelkie prace przy szynie miedzianej mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Szynę mocuje się na dedykowanych izolatorach lub uchwytach – nie montuje się jej bezpośrednio na szynie TH35. Przekrój przewodów oraz siłę docisku (moment dokręcania) należy dobrać zgodnie z dokumentacją producenta użytych złącz i listew zaciskowych. Należy unikać ostrych krawędzi po cięciu – zaleca się sfazowanie końcówek.

FAQ

• Czy szynę można przycinać na wymiar? Tak, miedź jest łatwa w obróbce. Do cięcia można użyć piłki do metalu lub nożyc do prętów. Po cięciu warto oczyścić krawędzie, aby uniknąć uszkodzenia izolacji przewodów.
• Czy szyna jest izolowana? Nie, szyna UM29A jest gołym przewodem miedzianym. Należy ją montować na izolatorach ceramicznych lub bakelitowych, zachowując odpowiednie odstępy izolacyjne zgodne z projektem rozdzielnicy.
• Jaki prąd można przenosić przez szynę 6x6 mm? Dopuszczalna obciążalność prądowa zależy od warunków chłodzenia, temperatury otoczenia oraz sposobu montażu. W danych producenta nie podano konkretnej wartości – dobór powinien być wykonany przez projektanta instalacji na podstawie norm PN-IEC 60364.
