Szyna Cu 30x5mm, Univers N | UM30A2 Hager

Opis i Kluczowe Cechy

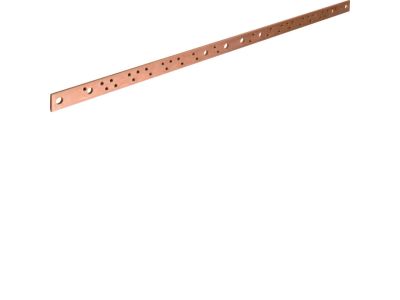

Szyna miedziana Cu 30x5mm Univers N (symbol UM30A2) to uniwersalny element konstrukcyjny przeznaczony do budowy rozdzielnic i szaf sterowniczych. Wykonana z wysokoprzewodzącej miedzi o wymiarach 30x5 mm, zapewnia niezawodne połączenia elektryczne przy zachowaniu kompaktowych rozmiarów. Dzięki elastyczności montażu (możliwość konfiguracji w zależności od potrzeb) sprawdza się zarówno jako szyna zbiorcza, jak i element uziemiający lub wyrównawczy.

• Wymiary 30x5 mm: optymalny przekrój umożliwiający zastosowanie w standardowych obudowach i szafach, bez nadmiernego zajmowania miejsca na szynie montażowej.
• Materiał – miedź elektrolityczna (Cu): wysoka przewodność elektryczna i termiczna gwarantują niskie straty mocy oraz stabilną pracę w obwodach o znacznym obciążeniu.
• Uniwersalny montaż: możliwość instalacji w zależności od konfiguracji – jako szyna pionowa, pozioma lub w układzie „L" – dostosowuje się do wymagań konstrukcyjnych rozdzielnicy.
• Element konstrukcyjny obudowy: stanowi solidną bazę dla aparatury modułowej, przekaźników, listew przyłączeniowych, ułatwiając prowadzenie przewodów.
• Wyposażenie szaf sterowniczych: dedykowana do rozdzielnic, szaf automatyki i układów dystrybucji energii, gdzie wymagana jest niezawodna szyna zbiorcza lub wyrównawcza.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla wyrobów elektroinstalacyjnych. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i jakości stawianych elementom konstrukcyjnym w rozdzielnicach niskiego napięcia.

Zastosowanie

Szyna Cu 30x5mm UM30A2 Univers N znajduje zastosowanie wszędzie tam, gdzie potrzebny jest niezawodny i elastyczny element przewodzący wewnątrz szaf sterowniczych i rozdzielnic.

• Jako szyna zbiorcza (L1, L2, L3) w rozdzielnicach głównych i podrozdzielnicach niskiego napięcia.
• Jako szyna neutralna (N) oraz ochronna (PE) w układach TN-S, TN-C-S, TT – zapewnia ciągłość obwodów uziemiających i wyrównawczych.
• Do budowy magistral sterowniczych (np. dla styczników, przekaźników) w szafach automatyki przemysłowej.
• Jako element konstrukcyjny umożliwiający szybkie łączenie aparatury modułowej – można na niej montować zaciski, mostki oraz listwy przyłączeniowe.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy szynie miedzianej należy wykonywać wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) oraz odpowiednie kwalifikacje w zakresie instalacji elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Szynę mocuje się na izolatorach lub wspornikach dedykowanych do danego typu obudowy – sposób montażu zależy od konfiguracji (pionowa/pozioma). Dokręcaj śruby momentem zgodnym z dokumentacją producenta obudowy lub zastosowanych uchwytów. Przekrój przewodów przyłączanych do szyny należy dobrać do spodziewanego prądu obciążenia oraz miejscowych przepisów. Po zakończeniu montażu sprawdź poprawność połączeń i izolację.

FAQ

• Czy szyna jest dostarczana z określoną długością? Producent nie podaje standardowej długości w danych katalogowych. Długość szyny może być uzależniona od zamówienia – przed zakupem zalecamy sprawdzenie dostępnych długości w karcie katalogowej lub u dostawcy.
• Czy szyna nadaje się do montażu na szynie DIN TH35? Szyna Cu 30x5mm nie jest przeznaczona do bezpośredniego montażu na szynie TH35. Wymaga zastosowania izolatorów lub wsporników montowanych do płyty montażowej lub konstrukcji obudowy.
• Jaka jest maksymalna obciążalność prądowa tego modelu? W dostarczonych danych nie podano wartości prądu znamionowego. Obciążalność prądowa szyny zależy od konfiguracji, sposobu chłodzenia oraz długości – należy ją określić indywidualnie na podstawie obliczeń lub danych producenta konkretnego systemu szyn.
