Szyna Cu 30x5mm, Univers N | UM30A1 Hager

Opis i Kluczowe Cechy

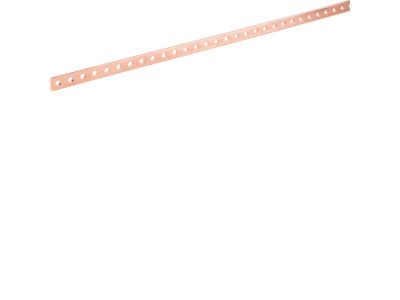

Szyna miedziana 30x5mm z serii Univers N (symbol UM30A1) to element konstrukcyjny przeznaczony do montażu w obudowach i szafach sterowniczych. Wykonana z miedzi, oferuje odpowiednią przewodność i sztywność, co umożliwia bezpieczne rozprowadzanie prądu w instalacjach elektrycznych. Jej uniwersalność pozwala na dostosowanie konfiguracji do konkretnych potrzeb rozdzielnicy.

• Wymiary 30x5 mm: Przekrój umożliwiający stosowanie w systemach o podwyższonych wymaganiach prądowych, przy jednoczesnym zachowaniu kompaktowej budowy w szafie.
• Materiał – miedź (Cu): Gwarantuje wysoką przewodność elektryczną i odporność na korozję, co przekłada się na trwałość połączeń.
• Montaż w zależności od konfiguracji: Elastyczność w doborze pozycji i łączenia z innymi elementami konstrukcyjnymi, co ułatwia projektowanie rozdzielnic o niestandardowym układzie.
• Element wyposażenia szafy: Spełnia rolę szyny zbiorczej, wsporczej lub łączącej, w zależności od potrzeb instalacji.

Zgodność z Normami

Szyna miedziana UM30A1 Univers N została zaprojektowana zgodnie z ogólnie przyjętymi standardami dla wyrobów metalowych stosowanych w rozdzielnicach. Posiada oznaczenie CE, potwierdzające spełnienie wymogów unijnych. Ze względu na swój charakter elementu konstrukcyjnego, jej stosowanie w systemach rozdzielczych powinno być zgodne z właściwymi normami dla danej instalacji (np. DIN 43671 lub IEC 61439). Producent nie podaje konkretnych numerów norm – w praktyce szyna jest dedykowana do uzupełnienia oferty osprzętu rozdzielnic.

Zastosowanie

Szyna miedziana 30x5mm UM30A1 znajduje zastosowanie w budowie rozdzielnic i szaf sterowniczych, gdzie służy jako przewodzący element konstrukcyjny. Może być wykorzystywana w instalacjach przemysłowych, komercyjnych oraz w automatyce budynkowej.

• Jako szyna zbiorcza do rozprowadzania prądu między poszczególnymi aparatami modułowymi.
• Element wsporczy dla szyn DIN, puszek łączeniowych lub listew zaciskowych.
• Łączenie modułów rozdzielnic w konfiguracjach wielosegmentowych.
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach o układzie pionowym lub poziomym.

Wskazówki Montażowe

Montaż i okablowanie szyny miedzianej powinno być wykonywane wyłącznie przez kwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w całej szafie. Szynę należy zamocować w sposób stabilny, zgodny z dokumentacją techniczną producenta rozdzielnicy. Przy łączeniu z przewodami lub innymi szynami stosować odpowiednie złączki (śrubowe, obejmy) oraz moment dokręcania określony w instrukcji wyrobu. Przekrój przewodów przyłączanych do szyny powinien być dobrany do obciążenia prądowego zgodnie z normami. Otwory montażowe (jeśli występują) wykorzystać zgodnie z przeznaczeniem – nie wiercić dodatkowych otworów bez konsultacji z producentem.

FAQ

• Czy szyna jest dostarczana z wierconymi otworami? Producent nie podaje informacji o otworach – szczegóły montażu należy ustalić na podstawie karty katalogowej lub specyfikacji technicznej. W razie potrzeby otwory mogą być wykonane przez instalatora z zachowaniem odpowiednich odległości krawędziowych.
• Jaką maksymalną obciążalność prądową ma szyna 30x5 mm? Ze względu na brak danych producenta nie podajemy konkretnej wartości. Obciążalność zależy od długości, sposobu chłodzenia, temperatury otoczenia oraz konfiguracji połączeń. W praktyce dla szyn miedzianych o przekroju 150 mm² przyjmuje się orientacyjne wartości w zależności od warunków pracy.
• Czy szyna może być używana w systemach z wysokim napięciem? Szyna jest elementem konstrukcyjnym do montażu wewnątrz rozdzielnic – nie posiada deklarowanego napięcia znamionowego. Należy ją stosować w zakresie parametrów danej instalacji, przy zachowaniu wymaganych odstępów izolacyjnych i obudowy.
