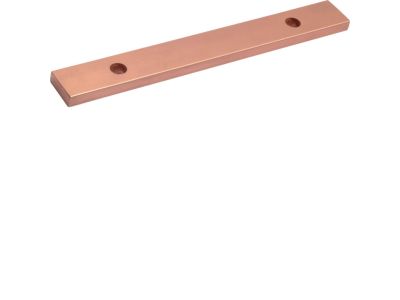

Szyna Cu 30x5mm 5-polowa, Univers | UM35A Hager

Opis i Kluczowe Cechy

Szyna zbiorcza Cu 30×5 mm 5-polowa Univers UM35A to element konstrukcyjny przeznaczony do budowy rozdzielnic i szaf sterowniczych. Wykonana z miedzi o przekroju 30×5 mm zapewnia doskonałe przewodnictwo elektryczne, minimalizując straty ciepła w obwodach rozdziału energii. Pięciopolowa konfiguracja (L1, L2, L3, N, PE) ułatwia tworzenie sieci TN-S w instalacjach niskiego napięcia. Elastyczność montażu (możliwość zastosowania w różnych konfiguracjach obudowy) czyni ją uniwersalnym rozwiązaniem dla instalatorów i projektantów.

• Materiał Cu (miedź): wysoka przewodność elektryczna oraz niska rezystancja – efektywne rozprowadzanie energii bez nadmiernych strat ciepła.
• Wymiary 30×5 mm: kompaktowy profil ułatwiający prowadzenie szyny w ograniczonej przestrzeni rozdzielnicy.
• 5-polowa konfiguracja: gotowy układ trzech faz, neutralnego i ochronnego – zgodny z popularnym standardem sieci TN-S.
• Uniwersalność montażu: możliwość zastosowania w różnych typach obudów i szaf, w zależności od potrzebnej konfiguracji.
• Trwałość mechaniczna: miedź odporna na korozję i odkształcenia przy prawidłowym montażu – długa żywotność w instalacji.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dla szyn zbiorczych w instalacjach niskiego napięcia oraz posiada certyfikat CE.

Zastosowanie

Szyna Cu 30×5 mm 5-polowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i przewidywalne rozdział energii w systemie TN-S.

• Budowa rozdzielnic głównych i podrozdzielni w obiektach przemysłowych, komercyjnych i mieszkalnych.
• Systemy rozdziału energii w szafach sterowniczych i automatyki budynkowej.
• Modernizacja istniejących rozdzielnic – wymiana lub rozbudowa szyn zbiorczych.
• Instalacje fotowoltaiczne i inne źródła energii wymagające rozdziału na fazy, N i PE.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Szynę mocować przy użyciu dedykowanych łączników (np. końcówek prostych lub kątowych) zgodnie z dokumentacją techniczną producenta. Należy zwrócić szczególną uwagę na moment dokręcania połączeń śrubowych – wartości podane w instrukcji producenta. Przekrój przewodów przyłączanych do szyny dobrać do przewidywanego obciążenia. Zachować wymagane odstępy izolacyjne między szyną a innymi elementami obudowy.

FAQ

• Czy szyna jest izolowana? Nie, szyna jest nieizolowana – w trakcie montażu należy zachować odpowiednie odstępy izolacyjne wymagane dla napięcia roboczego instalacji.
• Jaki jest przekrój poprzeczny szyny? Przekrój wynosi 30 mm × 5 mm (150 mm²), co zapewnia niską rezystancję i wysoką obciążalność prądową przy typowych zastosowaniach.
• Czy szyna nadaje się do sieci TN-C? Model 5-polowy jest przeznaczony głównie do sieci TN-S (z wydzielonym PE i N). W sieci TN-C wymagane będzie odpowiednie łączenie zacisków – zalecamy konsultację z projektantem.
