Szyna Cu 30x5mm 4-polowa, Univers | UM34A Hager

Opis i Kluczowe Cechy

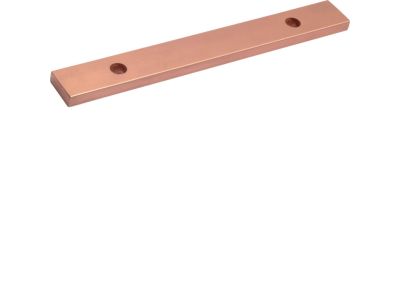

Szyna miedziana Univers UM34A o wymiarach 30×5 mm i czterech biegunach to element konstrukcyjny przeznaczony do budowy rozdzielnic i szaf sterowniczych. Wykonana z miedzi o wysokiej przewodności elektrycznej zapewnia niską rezystancję połączeń, co przekłada się na minimalne straty mocy i stabilną dystrybucję prądu w instalacji. Jej uniwersalna konstrukcja pozwala na elastyczne dopasowanie w zależności od wymaganej konfiguracji systemu.

• Wymiary 30×5 mm: odpowiedni przekrój poprzeczny umożliwiający prowadzenie prądów roboczych o znacznej wartości – konkretny dopuszczalny prąd ciągły należy określić na podstawie norm dla danego przekroju przewodu miedzianego.
• 4-biegunowa (4-polowa): umożliwia realizację rozdzielu przewodów fazowych, neutralnego i ochronnego (w zależności od układu sieci), co upraszcza okablowanie i zwiększa czytelność szafy.
• Materiał – miedź: wysoka przewodność elektryczna i dobra odporność na korozję, co gwarantuje trwałe połączenie i niską oporność stykową.
• Uniwersalny montaż: możliwość mocowania na wspornikach izolacyjnych lub w systemach szyn zbiorczych, zależnie od projektu rozdzielnicy – element wyposażenia szafy dostosowany do różnych konfiguracji.
• Przeznaczenie konstrukcyjne: służy jako magistrala zasilająca dla aparatury modułowej, styczników, wyłączników i innych urządzeń w szafie sterowniczej.

Zgodność z Normami

Szyna Univers UM34A spełnia wymagania europejskich dyrektyw dla elementów instalacji elektrycznych. Produkt posiada oznaczenie CE. Konkretne normy wyrobu (np. DIN, IEC) nie zostały podane przez producenta – przy doborze i montażu należy kierować się ogólnymi przepisami niskiego napięcia (LVD) oraz zasadami budowy rozdzielnic według normy PN-EN 61439.

Zastosowanie

Szyna miedziana 30×5 mm 4-polowa znajduje zastosowanie jako element magistrali rozdzielczej w instalacjach przemysłowych i komercyjnych. Dzięki swojej budowie może być wykorzystywana w:

• Tworzeniu szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Połączeniach między aparaturą modułową (wyłączniki, styczniki, przekładniki) w szafach sterowniczych.
• Systemach rozdziału energii w budynkach użyteczności publicznej (hale, biura, magazyny).
• Modernizacji istniejących instalacji, gdzie wymagana jest zwiększona obciążalność prądowa i elastyczność konfiguracji.

Wskazówki Montażowe

Montaż szyny miedzianej oraz całej instalacji elektrycznej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (grupa min. 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej strefie roboczej i sprawdź brak napięcia. Szynę mocuj na certyfikowanych wspornikach izolacyjnych, zachowując odpowiednią odległość między fazami oraz od części uziemionych (zgodnie z projektem). Moment dokręcania śrub łączeniowych – stosuj się do danych podanych w dokumentacji producenta (jeśli brak, kieruj się zaleceniami dla połączeń miedzianych: ok. 4–6 Nm dla śrub M8). Przekrój przewodów przyłączanych do szyny dobierz do prądu obciążenia wynikającego z projektu. Pamiętaj o prawidłowym oznaczeniu biegunów (L1, L2, L3, N, PE) – użyj oznaczników trwałych.

FAQ

• Jaki prąd ciągły może płynąć przez tę szynę? Producent nie podaje znamionowego prądu obciążenia. Dopuszczalny prąd należy wyznaczyć na podstawie przekroju poprzecznego (150 mm²) i warunków chłodzenia (temperatura otoczenia, sposób montażu) zgodnie z normami dla przewodów miedzianych (np. PN-EN 60228). W typowych warunkach dla szyny 30×5 mm można przyjąć obciążalność orientacyjnie 160–200 A (bez wentylacji wymuszonej), ale wymagana jest weryfikacja w projekcie.
• Czy szyna jest gotowa do montażu, czy wymaga dalszej obróbki? Szyna dostarczana jest jako odcinek o długości magazynowej (standardowo 1 m lub na zamówienie). Końce mogą wymagać docięcia na wymiar, wywiercenia otworów montażowych oraz zaizolowania (np. za pomocą termokurczu). Produkt jest elementem surowym – przeznaczonym do indywidualnego dopasowania.
• Czy szynę można łączyć bezpośrednio z aparaturą modułową? Tak, za pomocą przykręcanych łączówek lub szyn zbiorczych typu „grzebieniowych”. Należy pamiętać o zachowaniu rezerwy na rozszerzalność cieplną oraz stosowaniu podkładek sprężystych zabezpieczających przed poluzowaniem połączeń pod wpływem wibracji lub cykli cieplnych.
