Szyna Cu 30x5mm 2-polowa, Univers | UM32A Hager

Opis i Kluczowe Cechy

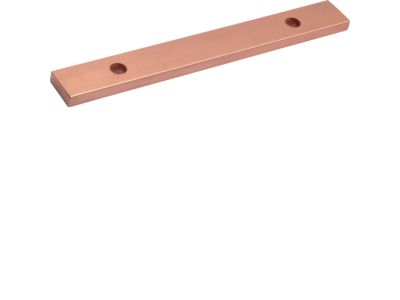

Szyna miedziana Univers o symbolu UM32A to element konstrukcyjny przeznaczony do tworzenia połączeń w rozdzielnicach i szafach sterowniczych. Wykonana z czystej miedzi o wymiarach 30x5 mm, w wersji 2-polowej, umożliwia bezpieczne i niezawodne rozprowadzanie prądu pomiędzy poszczególnymi aparatami modułowymi. Jej konstrukcja zapewnia łatwy montaż w zależności od konfiguracji obudowy.

• Wymiary 30x5 mm: przekrój szyny gwarantuje niską rezystancję i minimalne straty mocy przy przenoszeniu prądów znamionowych w typowych instalacjach rozdzielnicowych.
• Wykonanie 2-polowe: umożliwia jednoczesne połączenie dwóch torów prądowych (np. L1, L2, L3 lub N i PE) w uporządkowany i oszczędzający miejsce sposób.
• Materiał – miedź elektrolityczna: wysoka przewodność elektryczna i odporność na korozję, co przekłada się na długą żywotność i stabilność parametrów połączenia.
• Elastyczność konfiguracji: szyna może być montowana w różnych układach – w zależności od potrzeb danego projektu – bez konieczności stosowania dodatkowych adapterów.
• Uniwersalność: produkt Univers dedykowany do współpracy z innymi elementami systemu, co ułatwia planowanie i rozbudowę szaf sterowniczych.

Zgodność z Normami

Szyna miedziana Univers UM32A została zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich dotyczącymi elementów wyposażenia rozdzielnic i szaf sterowniczych. Produkt posiada deklarację zgodności CE. Szczegółowe numery norm nie zostały podane przez producenta – zaleca się potwierdzenie zgodności z obowiązującymi przepisami instalacyjnymi na etapie projektu.

Zastosowanie

Szyna miedziana 30x5 mm UM32A znajduje zastosowanie w rozdzielnicach niskiego napięcia oraz szafach sterowniczych jako element rozprowadzający zasilanie do aparatury modułowej. Stosowana jest wszędzie tam, gdzie wymagane jest pewne i estetyczne połączenie obwodów głównych.

• Rozdzielnice główne i podrozdzielnice w budynkach mieszkalnych, biurowych i przemysłowych.
• Szafy sterownicze w maszynach i urządzeniach – połączenie szyn zbiorczych z zabezpieczeniami i stycznikami.
• Systemy zasilania oświetlenia awaryjnego, wentylacji czy pomp – tam, gdzie potrzebna jest stabilna magistrala miedziana.
• Modernizacja i rozbudowa istniejących instalacji rozdzielnicowych – jako zamiennik lub uzupełnienie brakujących sekcji.

Wskazówki Montażowe

Montaż szyny miedzianej Univers UM32A powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do 1 kV, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obrębie rozdzielnicy. Szynę należy mocować do stalowej konstrukcji obudowy za pomocą dedykowanych uchwytów (brak w zestawie). Przekrój przewodów przyłączanych do szyny powinien być dobrany do spodziewanego prądu obciążenia zgodnie z normą PN-HD 60364. W przypadku dokręcania połączeń śrubowych należy stosować moment dokręcania zgodny z dokumentacją producenta uchwytów – typowo zalecany moment w zakresie 5–10 Nm (zweryfikuj w instrukcji). Nie wolno przekraczać dopuszczalnego obciążenia prądowego szyny – wartości te zależą od warunków chłodzenia i są określane indywidualnie dla danej konfiguracji.

FAQ

• Czy szyna UM32A jest przeznaczona do łączenia przewodów neutralnych i ochronnych? Tak, wersja 2-polowa umożliwia podłączenie zarówno przewodu neutralnego (N), jak i ochronnego (PE), pod warunkiem zachowania odpowiednich odstępów izolacyjnych i zastosowania odpowiednich oznaczników.
• Jaki maksymalny prąd można przesyłać przez tę szynę? Producent nie podaje wartości granicznej dla samej szyny – dopuszczalne obciążenie prądowe zależy od długości, sposobu montażu, temperatury otoczenia oraz wymiany ciepła. Dla typowych rozdzielnic w temperaturze 35°C można przyjąć orientacyjnie ok. 100–150 A na fazę (przy przekroju 150 mm²), jednak docelową wartość należy obliczyć według normy.
• Czy do montażu potrzebne są specjalne narzędzia? Nie – szynę można ciąć na wymiar zwykłą piłką do metalu lub przecinarką. Do wiercenia otworów montażowych zaleca się wiertła HSS. Połączenie z aparatami realizuje się za pomocą śrub M6 lub M8 (w zależności od zacisków).
