Szyna Cu 30x10mm 1-polowa, Univers | UM31B Hager

Opis i Kluczowe Cechy

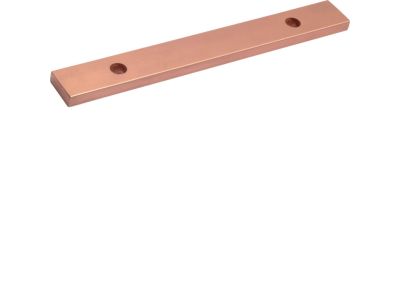

Szyna miedziana 30x10mm 1-polowa Univers (symbol UM31B) to element konstrukcyjny przeznaczony do montażu w rozdzielnicach i szafach sterowniczych. Wykonana z wysokoprzewodzącej miedzi, doskonale sprawdza się jako szyna zbiorcza do dystrybucji prądu w instalacjach elektrycznych. Dzięki wymiarom 30x10mm i jednobiegunowej konstrukcji umożliwia elastyczne konfigurowanie połączeń w różnych układach.

• Materiał: Miedź wysokiej czystości – niska rezystancja i doskonałe przewodnictwo elektryczne, co przekłada się na minimalne straty energii.
• Wymiary 30x10 mm: Przekrój poprzeczny 300 mm² zapewnia dużą zdolność przewodzenia prądu (wartość obciążenia należy dobrać do konkretnych warunków pracy).
• 1-polowa: Prosta i czytelna konstrukcja ułatwiająca montaż oraz podłączanie przewodów w układach jednofazowych.
• Uniwersalność montażu: Możliwość instalacji w różnych konfiguracjach – zgodnie z potrzebami rozdzielnicy lub szafy sterowniczej.

Zgodność z Normami

Szyna spełnia wymagania europejskich norm dla wyrobów miedzianych stosowanych w elektrotechnice. Produkt posiada certyfikat CE.

Zastosowanie

Szyna UM31B znajduje zastosowanie jako element dystrybucji prądu w instalacjach elektrycznych niskiego napięcia, zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Szyna zbiorcza w rozdzielnicach głównych i podrozdzielnicach.
• Element wyposażenia szaf sterowniczych do rozdziału zasilania.
• Montaż w obudowach rozdzielczych jako szyna połączeniowa dla aparatury modułowej.
• Instalacje przemysłowe i komercyjne – jako przewód szynowy w układach dystrybucji energii.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Szynę mocuje się na izolatorach lub bezpośrednio w rozdzielnicy zgodnie z dokumentacją techniczną. Przekrój przewodów przyłączanych do szyny należy dobrać do wartości prądu obciążenia. Należy zachować odpowiednie odstępy izolacyjne i zastosować osłony w miejscach dostępnych.

FAQ

• Z jakiego materiału wykonana jest szyna UM31B? Szyna wykonana jest z miedzi o wysokiej czystości, co zapewnia niską rezystancję i dobre przewodnictwo.
• Czy szyna jest izolowana? Szyna jest goła (nieizolowana). Wymaga odpowiednich odstępów izolacyjnych oraz osłon w celu zapewnienia bezpieczeństwa.
• Jaka jest maksymalna wartość prądu, jaki może przewodzić szyna 30x10mm? Producent nie podał konkretnej wartości prądu znamionowego w dostępnych danych. Dopuszczalne obciążenie prądowe należy określić na podstawie norm, warunków chłodzenia i przekroju – zalecamy konsultację z dokumentacją techniczną lub normą PN-EN 61439.
