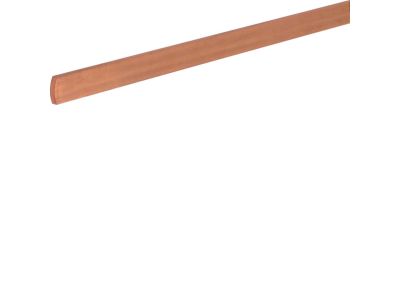

Szyna Cu 20x5mm 6-polowa, Univers | UM26A Hager

Opis i Kluczowe Cechy

Szyna miedziana 20×5 mm 6-polowa UM26A firmy Univers to element konstrukcyjny przeznaczony do budowy szaf sterowniczych i rozdzielnic. Wykonana z miedzi o wysokiej przewodności, zapewnia niezawodne rozprowadzanie prądu między poszczególnymi modułami. Dzięki wymiarowi 20×5 mm oraz 6 biegunom umożliwia elastyczne konfigurowanie połączeń w zależności od potrzeb instalacji.

• Materiał: miedź: gwarantuje doskonałą przewodność elektryczną i niskie straty mocy, co przekłada się na stabilną pracę całej instalacji.
• Wymiary 20×5 mm: standardowy przekrój pasujący do większości zacisków i adapterów montowanych na szynach TH35, ułatwia integrację z istniejącą infrastrukturą.
• 6 biegunów (6-polowa): pozwala na zasilenie lub rozdział sygnałów nawet do sześciu niezależnych obwodów, oszczędzając miejsce w rozdzielnicy.
• Elastyczność montażu: możliwość mocowania w zależności od konfiguracji – w poziomie lub pionie, na izolatorach lub bezpośrednio w obudowie – dostosowuje się do indywidualnego projektu szafy.
• Konstrukcja jako element wyposażenia szafy: dedykowana do systemów rozdzielczych i sterowniczych, ułatwia prowadzenie szyn zbiorczych i magistral zasilających.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Wykonany z miedzi zgodnej z normami dotyczącymi materiałów przewodzących (np. EN 13601). Dopuszczony do stosowania w instalacjach niskiego napięcia zgodnie z dyrektywą LVD. Montaż i użytkowanie zgodne z ogólnymi zasadami sztuki elektrotechnicznej.

Zastosowanie

Szyna miedziana 20×5 mm 6-polowa UM26A znajduje zastosowanie jako element konstrukcyjny w szafach sterowniczych, rozdzielnicach głównych i podrozdzielniach. Umożliwia wygodne łączenie modułów aparatury modułowej, styczników, przycisków czy przekaźników.

• Rozprowadzanie zasilania w szafach sterowniczych – jako szyna zbiorcza fazowa lub neutralna.
• Budowa magistral sygnałowych dla układów automatyki budynkowej i przemysłowej.
• Łączenie zestawów pomiarowych lub rozdzielczych w instalacjach TN‑C‑S.
• Wsparcie przy rozbudowie istniejących rozdzielnic – umożliwia dodawanie kolejnych obwodów bez konieczności demontażu okablowania.

Wskazówki Montażowe

Montaż szyny miedzianej i wszystkich elementów z nią połączonych powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej szafie. Szynę mocuj przy użyciu dedykowanych izolatorów lub wsporników, zachowując odstępy izolacyjne zgodne z projektem. Przekrój przewodów przyłączanych do szyny musi być dobrany do spodziewanego obciążenia. Moment dokręcania śrub oraz rodzaj złączy należy stosować według dokumentacji producenta. Pamiętaj o oznakowaniu szyny (faza, N, PE) zgodnie z obowiązującymi normami.

FAQ

• Czy szyna UM26A jest przystosowana do montażu bezpośrednio na szynie TH35? Tak, jej wymiary (20×5 mm) są kompatybilne z typowymi izolatorami i adapterami mocowanymi na szynie TH35. Samą szynę możesz zamocować za pomocą odpowiednich uchwytów lub przykręcić do powierzchni montażowej.
• Jaki prąd może przewodzić ta szyna? Decydującą rolę odgrywa obciążalność prądowa, która zależy od sposobu montażu, temperatury otoczenia oraz przekroju podłączonych przewodów. Dla dokładnych wartości należy wykonać obliczenia zgodnie z normą IEC 60364 lub skorzystać z tabel obciążalności dla szyn miedzianych 20×5 mm.
• Czy szyna jest ocynowana czy nie? Jaka jest jej wytrzymałość mechaniczna? Producent nie podaje informacji o powłoce. Szyna wykonana jest z miedzi niskotlenionej o podwyższonej wytrzymałości mechanicznej, typowej dla szyn rozdzielczych. Zaleca się stosowanie smaru ochronnego w miejscach łączeń w środowisku o podwyższonej wilgotności.
