Szyna Cu 20x5mm 5-polowa, Univers | UM25A Hager

Opis i Kluczowe Cechy

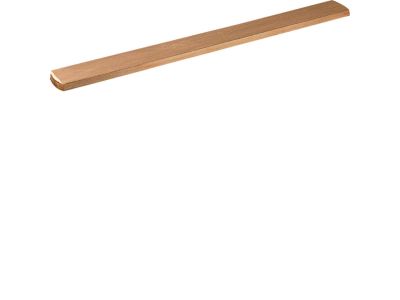

Szyna miedziana Univers UM25A o wymiarach 20x5 mm i konfiguracji 5-polowej to element wyposażenia rozdzielnic elektrycznych przeznaczony do bezpiecznej dystrybucji energii. Wykonana z miedzi (Cu), gwarantuje niską rezystancję i wysoką przewodność, co przekłada się na efektywne przewodzenie prądu przy minimalnych stratach. Szerokość modułu – brak danych w źródle – jako element montowany na szynie TH35 (DIN) z zachowaniem typowych odstępów izolacyjnych.

• Materiał – miedź (Cu): Doskonała przewodność elektryczna i odporność na korozję, zapewniająca trwałość i stabilność połączeń w rozdzielnicy.
• Wymiary 20x5 mm: Przekrój poprzeczny 100 mm² umożliwia prowadzenie obwodów o znacznym obciążeniu prądowym – wartość dopuszczalną należy określić na podstawie obowiązujących norm i warunków montażu.
• Konstrukcja 5-polowa: Umożliwia podłączenie pięciu odbiorników lub rozgałęzień, ułatwiając organizację instalacji w rozdzielnicach modułowych.
• Montaż na szynie TH35: Standardowy system mocowania zgodny z DIN, umożliwiający szybki i pewny montaż na listwie nośnej w rozdzielnicy.
• Symbol UM25A – produkt Univers: Gwarancja jakości renomowanego producenta komponentów elektrotechnicznych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako typowy komponent do rozdzielnic spełnia wymagania stawiane szynom zbiorczym w zakresie materiałów i wykonania. Brak szczegółowych norm w dostarczonych danych – zaleca się sprawdzenie dokumentacji technicznej producenta.

Zastosowanie

Szyna miedziana 5-polowa Univers znajduje zastosowanie w rozdzielnicach elektrycznych jako element dystrybucji energii w obwodach odbiorczych.

• Połączenie grupy odbiorników jednofazowych w rozdzielnicach mieszkaniowych i biurowych.
• Zasilanie styczników, przekaźników i innych aparatów modułowych montowanych na szynie DIN.
• Rozgałęzianie obwodów w szafach sterowniczych i rozdzielnicach przemysłowych.
• Wykorzystanie jako szyna wyrównawcza dla połączeń ochronnych (PE) – po weryfikacji wymagań normatywnych.

Wskazówki Montażowe

Montaż i przyłączanie szyny Cu 20x5mm powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę mocuje się na szynie TH35 za pomocą zatrzasków lub wkrętów – upewnij się, że blokada jest prawidłowo zapięta. Przekrój przewodów przyłączanych do szyny należy dobrać zgodnie z obowiązującymi normami (np. PN-EN 61439) i prądem obciążenia. Moment dokręcania zacisków – stosuj wartości podane w dokumentacji technicznej producenta (brak danych w źródle – zalecany standard 2–3 Nm dla typowych połączeń).

FAQ

• Jaki jest dopuszczalny prąd szyny miedzianej 20x5 mm? Wartość obciążalności prądowej zależy od warunków montażu (temperatura otoczenia, sposób ułożenia, rodzaj izolacji) i nie została podana w karcie katalogowej. W typowych instalacjach w rozdzielnicy dla szyny o przekroju 100 mm² przyjmuje się około 300–400 A, jednak ostateczne parametry należy sprawdzić w dokumentacji producenta lub obliczyć zgodnie z normą.
• Czy szyna jest podświetlana lub wyposażona w LED? Nie, szyna miedziana 20x5mm Univers UM25A jest biernym elementem przewodzącym – nie ma żadnego podświetlenia ani elementów elektronicznych.
• Jaki stopień ochrony (IP) ma szyna? Stopień ochrony nie jest określony dla samej szyny – zależy od obudowy rozdzielnicy, w której jest zamontowana. Standardowo aparatura wewnątrz rozdzielnic ma ochronę IP20 lub wyższą, jeśli przewiduje to konstrukcja szafy.
