Szyna Cu 20x5mm 4-polowa, Univers | UM24A Hager

Opis i Kluczowe Cechy

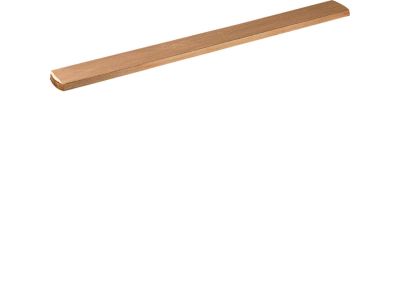

Szyna miedziana Univers o wymiarach 20x5 mm w wersji 4-polowej (symbol UM24A) to element konstrukcyjny przeznaczony do zabudowy w szafach sterowniczych i rozdzielnicach. Wykonana z wysokiej jakości miedzi, zapewnia doskonałą przewodność elektryczną oraz mechaniczną wytrzymałość połączeń. Dzięki czterem polom umożliwia elastyczne konfigurowanie dystrybucji przewodów w zależności od potrzeb instalacji.

• Wymiary 20×5 mm: optymalny przekrój do prowadzenia prądów roboczych w typowych aplikacjach rozdzielnicowych – zapewnia niską rezystancję i stabilność termiczną.
• 4-polowa konstrukcja: umożliwia podłączenie do czterech niezależnych obwodów lub przewodów, co ułatwia organizację okablowania wewnątrz szafy.
• Materiał – miedź: gwarantuje wysoką przewodność elektryczną i odporność na korozję, co przekłada się na długą żywotność połączeń.
• Uniwersalny system montażu: produkt dostosowany do instalacji w zależności od konfiguracji obudowy – można go mocować bezpośrednio lub za pomocą dedykowanych wsporników (zgodnie z dokumentacją producenta).
• Przeznaczenie do rozdzielnic i szaf sterowniczych: stanowi element konstrukcyjny wyposażenia, służący jako szyna zbiorcza lub punkt przyłączeniowy dla aparatury modułowej.

Zgodność z Normami

Szyna Cu 20x5mm 4-polowa Univers jest produkowana zgodnie z obowiązującymi normami europejskimi i posiada oznakowanie CE. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnie z wymogami dyrektyw Unii Europejskiej. Szczegółowe informacje o spełnianych normach dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Szyna miedziana UM24A znajduje zastosowanie jako element konstrukcyjny obudów elektrycznych, umożliwiający bezpieczne i uporządkowane prowadzenie przewodów. Sprawdza się w różnorodnych konfiguracjach rozdzielnic:

• Jako szyna zbiorcza do rozdziału faz (L1, L2, L3) oraz przewodu neutralnego N w systemach 4-biegunowych.
• Do podłączania aparatury modułowej (wyłączników, styczników, przycisków) w szafach sterowniczych – jako punkt przyłączeniowy dla wielu obwodów.
• W systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest elastyczna konfiguracja dystrybucji energii.
• Jako element wyposażenia rozdzielnic głównych i podrozdzielnic w obiektach komercyjnych oraz przemysłowych.

Wskazówki Montażowe

Montaż szyny miedzianej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Szynę należy instalować na szynie TH35 (DIN) lub innych dedykowanych wspornikach zgodnie z dokumentacją producenta. Przekrój przewodów przyłączanych do szyny musi być dobrany do przewidywanego obciążenia prądowego. Moment dokręcania śrub zaciskowych należy stosować według wartości podanych w karcie katalogowej produktu. Podczas prac należy używać izolowanych narzędzi oraz zachować szczególną ostrożność, aby uniknąć zwarć między biegunami.

FAQ

• Jakie są wymiary szyny Univers UM24A? Wymiary szyny to 20 mm szerokości i 5 mm grubości. Długość oraz liczba polów (4) są określone przez producenta – szczegóły dostępne w karcie katalogowej.
• Z jakiego materiału wykonana jest szyna? Szyna wykonana jest z miedzi, co zapewnia wysoką przewodność elektryczną oraz odporność na korozję.
• Czy szyna może być stosowana jako główna szyna zbiorcza w rozdzielnicy? Tak, dzięki konstrukcji 4-polowej i przekrojowi 20×5 mm nadaje się do dystrybucji przewodów w rozdzielnicach, pod warunkiem że obciążenie prądowe nie przekracza dopuszczalnych parametrów – wartości prądu należy zweryfikować w dokumentacji technicznej producenta.
