Szyna Cu 20x5mm 3-polowa, Univers | UM23A Hager

Opis i Kluczowe Cechy

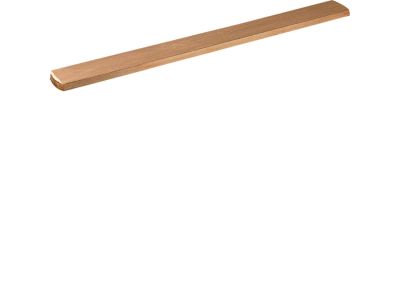

Szyna miedziana Univers o symbolu UM23A to element konstrukcyjny przeznaczony do montażu w szafach sterowniczych i rozdzielnicach. Wymiary 20x5 mm oraz konstrukcja 3-polowa umożliwiają elastyczne konfigurowanie systemów dystrybucji energii. Miedziany materiał zapewnia doskonałą przewodność elektryczną i odporność mechaniczną.

• Materiał – miedź: wysoka przewodność i trwałość w długotrwałej eksploatacji, minimalizacja spadków napięcia i strat cieplnych.
• Wymiary – 20x5 mm: optymalny przekrój dla typowych obciążeń w rozdzielnicach niskiego napięcia, łatwość obróbki i łączenia.
• Konstrukcja 3-polowa: możliwość realizacji zasilania trójfazowego lub rozdzielenia trzech niezależnych obwodów na jednej szynie.
• Uniwersalność montażu: dzięki konfiguracji w zależności od potrzeb – szyna może być stosowana jako szyna zbiorcza, rozdzielcza lub jako element konstrukcyjny obudowy.
• Kompatybilność z akcesoriami: przeznaczona do współpracy z typowymi łącznikami, zaciskami i adapterami montowanymi na szynie DIN lub bezpośrednio w szafie.

Zgodność z Normami

Producent nie deklaruje konkretnych norm dla tego modelu. Szyna miedziana Univers jest wytwarzana zgodnie z ogólnie przyjętymi standardami branżowymi oraz posiada oznaczenie CE, potwierdzające zgodność z wymogami bezpieczeństwa i jakości obowiązującymi w Unii Europejskiej. Przy doborze i montażu należy przestrzegać lokalnych przepisów oraz dobrych praktyk inżynierskich dla instalacji niskiego napięcia.

Zastosowanie

Szyna miedziana 20x5 mm 3-polowa Univers znajduje zastosowanie przede wszystkim wewnątrz rozdzielnic i szaf sterowniczych. Służy do tworzenia szyn zbiorczych zasilających, dystrybucji energii między aparaturą modułową oraz jako element konstrukcyjny umożliwiający elastyczne łączenie obwodów.

• Dystrybucja energii w głównych rozdzielnicach niskiego napięcia – jako szyna zbiorcza dla trzech faz lub N/PE.
• Zasilanie aparatury modułowej (styczników, wyłączników, przycisków) na szynie DIN wewnątrz szaf sterowniczych.
• Realizacja systemów rozgałęźnych w automatyce budynkowej – łączenie różnych poziomów zabezpieczeń i sterowania.
• Element konstrukcyjny obudowy – wzmocnienie mechaniczne oraz punkt montażowy dla dodatkowych komponentów.

Wskazówki Montażowe

Montaż szyny miedzianej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Szynę należy mocować na odpowiednich wspornikach lub bezpośrednio w obudowie, stosując zalecane przez producenta elementy montażowe (w zależności od konfiguracji). Przekrój przewodów przyłączanych do szyny musi być dobrany do spodziewanego prądu obciążenia oraz zgodny z normami instalacyjnymi. Momenty dokręcania połączeń śrubowych – należy stosować się do wytycznych producenta (jeśli nie są dostarczone, kierować się ogólnymi wartościami dla połączeń miedź-miedź w elektrotechnice). Po zakończeniu montażu sprawdź ciągłość połączeń i izolację.

FAQ

• Czy szyna jest izolowana? Szyna miedziana Univers UM23A jest dostarczana jako goły przewód miedziany, bez izolacji. W zależności od zastosowania może wymagać zastosowania osłon izolacyjnych lub zachowania odpowiednich odstępów w rozdzielnicy.
• Jaki maksymalny prąd można obciążyć szynę? Producent nie podaje wartości prądu znamionowego. Dobór obciążenia powinien być wykonany na podstawie przekroju (100 mm²) oraz warunków chłodzenia w konkretnej rozdzielnicy, zgodnie z normą PN-HD 60364-5-52 i danymi producenta – w razie wątpliwości skonsultuj się z biurem technicznym Univers.
• Czy szynę można ciąć na wymiar? Tak, szyna miedziana może być cięta i obrabiana mechanicznie (piłka, nożyce do miedzi). Po przycięciu należy usunąć zadziory i ewentualnie zaokrąglić krawędzie, aby uniknąć uszkodzenia izolacji przewodów.
