Szyna Cu 20x5mm 2-polowa, Univers | UM22A Hager

Opis i Kluczowe Cechy

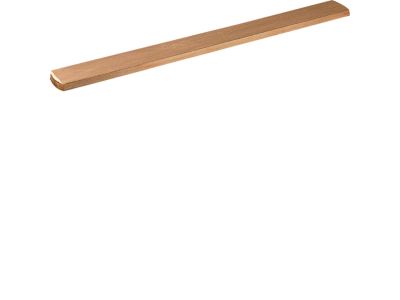

Szyna Cu 20x5 mm 2-polowa marki Univers (symbol UM22A) to element konstrukcyjny przeznaczony do montażu w rozdzielnicach i szafach sterowniczych. Wykonana z miedzi, o wymiarach 20x5 mm, umożliwia elastyczne rozmieszczenie aparatury modułowej w zależności od potrzeb konfiguracyjnych. Dwubiegunowa konstrukcja ułatwia rozdział obwodów zasilających.

• Materiał – miedź: wysoka przewodność elektryczna i niezawodność połączeń.
• Wymiary 20 x 5 mm: przekrój dostosowany do obciążeń typowych w rozdzielnicach.
• Konstrukcja 2-polowa: umożliwia prowadzenie dwóch niezależnych torów prądowych (np. faza + neutralny) w jednej szynie.
• Montaż w zależności od konfiguracji: elastyczność przy projektowaniu układów rozdzielczych.
• Uniwersalność zastosowania: kompatybilna z aparaturą modułową montowaną na szynie TH35 (wymaga odpowiednich uchwytów).

Zgodność z Normami

Produkt spełnia wymogi dyrektyw europejskich i posiada oznakowanie CE. Zgodność z ogólnymi normami bezpieczeństwa elektrycznego (IEC/EN w zakresie materiałów przewodzących).

Zastosowanie

Szyna Cu 20x5 mm znajduje zastosowanie wszędzie tam, gdzie potrzebna jest pewna dystrybucja napięcia w szafach sterowniczych i rozdzielnicach.

• Jako szyna zbiorcza do rozdziału zasilania w rozdzielnicach głównych i podrozdzielniach.
• Do łączenia wyłączników nadprądowych, styczników, przekaźników i innych aparatów modułowych.
• W szafach sterowniczych automatyki przemysłowej do prowadzenia torów fazowych i neutralnych.
• W systemach automatyki budynkowej (sterowanie oświetleniem, ogrzewaniem, wentylacją).

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Szynę należy przymocować do obudowy za pomocą odpowiednich uchwytów izolacyjnych (niedostarczonych). Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami i obciążalnością szyny. Moment dokręcania śrub zaciskowych – według dokumentacji producenta uchwytów. Wszelkie modyfikacje (przycinanie, gięcie) wykonywać z zachowaniem ostrożności, aby nie uszkodzić powierzchni stykowej.

FAQ

• Czy szyna jest gotowa do montażu? Tak, wymaga jedynie przycięcia na wymiar i zamocowania na dedykowanych uchwytach izolacyjnych.
• Jaki jest przekrój szyny? 20 x 5 mm (przekrój poprzeczny 100 mm²).
• Z jakiego materiału jest wykonana? Z miedzi (Cu) – zapewnia doskonałą przewodność i odporność na korozję.
