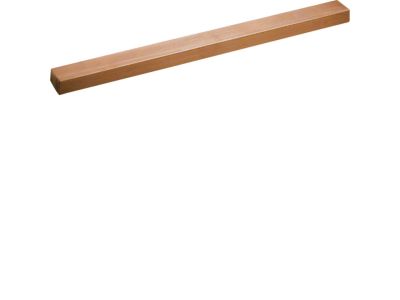

Szyna Cu 20x10mm 6-polowa, Univers | UM26B Hager

Opis i Kluczowe Cechy

Szyna miedziana (Cu) Univers o symbolu UM26B to sześciopolowy element konstrukcyjny przeznaczony do montażu w obudowach i szafach sterowniczych. Wymiary 20x10 mm zapewniają odpowiednią przewodność oraz wytrzymałość mechaniczną, co pozwala na bezpieczne prowadzenie rozpływu energii w instalacjach elektrycznych. Uniwersalna konfiguracja montażu umożliwia dostosowanie do różnych rozwiązań konstrukcyjnych.

• Wymiary 20x10 mm: optymalny przekrój zapewniający niską rezystancję i stabilność mechaniczną, co przekłada się na niezawodne połączenia w szafie.
• Materiał miedziany (Cu): wysoka przewodność elektryczna, odporność na korozję i długotrwała trwałość styków.
• Konfiguracja 6-polowa: umożliwia podłączenie do sześciu niezależnych obwodów lub odbiorników, ułatwiając prowadzenie instalacji.
• Uniwersalny montaż: element konstrukcyjny obudowy i wyposażenia szafy – możliwość montażu w zależności od konfiguracji (np. na płycie montażowej, szynie TH35).

Zgodność z Normami

Produkt spełnia ogólne wymagania norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami i standardami branżowymi.

Zastosowanie

Szyna Cu 20x10 mm Univers UM26B jest przeznaczona do budowy bezpiecznych i uporządkowanych rozdzielnic oraz szaf sterowniczych w przemyśle, budownictwie i automatyce.

• Jako szyna zbiorcza do rozdziału energii elektrycznej w szafie sterowniczej.
• Element konstrukcyjny obudowy umożliwiający montaż aparatury modułowej (styczników, wyłączników) na płycie montażowej.
• W systemach automatyki budynkowej do organizacji połączeń przewodów i dystrybucji zasilania.
• W rozdzielnicach głównych i podrozdzielnicach jako przewód szynowy łączący zaciski wejściowe z odbiornikami.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w szafie. Szynę należy mocować na płycie montażowej lub szynie TH35 zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączanych do szyny dobierz do przewidywanego obciążenia prądowego. Moment dokręcania śrub – według specyfikacji producenta. Zapewnij odpowiednie odstępy izolacyjne między szyną a innymi elementami.

FAQ

• Jaki jest dopuszczalny prąd obciążenia szyny? Producent nie podaje konkretnych wartości. Doboru dokonaj zgodnie z normami dotyczącymi szyn miedzianych (np. dla przekroju 200 mm² typowy zakres obciążenia wynika z warunków chłodzenia i temperatury otoczenia). W razie wątpliwości skonsultuj się z projektantem instalacji.
• Czy szyna nadaje się do montażu bezpośrednio na szynie DIN TH35? Tak, pod warunkiem zastosowania odpowiednich uchwytów montażowych. W przypadku szyny UM26B możliwy jest montaż zarówno na płycie, jak i na szynie TH35 w zależności od konfiguracji obudowy.
• Czy wymaga dodatkowej izolacji? Szyna miedziana nie jest izolowana – podczas montażu należy zachować wymagane odstępy izolacyjne (zgodnie z obowiązującymi normami) oraz stosować osłony lub izolatory w miejscach, gdzie może dojść do przypadkowego kontaktu.
