Szyna Cu 20x10mm 3-polowa, Univers | UM23B Hager

Opis i Kluczowe Cechy

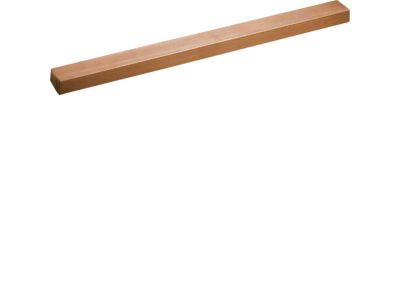

Szyna miedziana 20x10mm 3-polowa symbol UM23B firmy Univers to element konstrukcyjny przeznaczony do montażu w obudowach i szafach sterowniczych. Wykonana z miedzi o przekroju 20x10mm zapewnia doskonałą przewodność elektryczną i trwałość mechaniczną. Trzy bieguny umożliwiają rozprowadzanie potencjałów w układach trójfazowych.

• Materiał – Cu (miedź): Wysoka przewodność elektryczna i odporność na korozję, gwarantująca niezawodne połączenia przez długi czas.
• Wymiary 20x10mm: Odpowiedni przekrój do prowadzenia prądów roboczych w typowych szafach rozdzielczych i sterowniczych, bez ryzyka przegrzania.
• 3 bieguny (polowa): Umożliwia podłączenie przewodów ochronnych, neutralnych lub fazowych w układach 3-fazowych, upraszczając okablowanie.
• Konstrukcja dostosowana do montażu w obudowie: Łatwa instalacja na wspornikach izolacyjnych lub bezpośrednio w szafie – w zależności od konfiguracji.
• Uniwersalne zastosowanie: Kompatybilna z większością systemów szaf sterowniczych i rozdzielnic budynkowych.

Zgodność z Normami

Szyna Cu 20x10mm UM23B została zaprojektowana zgodnie z ogólnymi wymaganiami europejskich norm dotyczących wyposażenia rozdzielnic i szaf sterowniczych. Produkt posiada oznaczenie CE i jest wytwarzany w standardzie DIN, co zapewnia kompatybilność z popularnymi systemami montażowymi.

Zastosowanie

Szyna miedziana 3-polowa znajduje zastosowanie głównie jako element do rozprowadzania potencjałów w szafach elektrycznych i rozdzielnicach.

• Tworzenie szyny ochronnej (PE) lub neutralnej (N) w rozdzielnicach budynkowych i przemysłowych.
• Łączenie przewodów ochronnych w szafach sterowniczych maszyn i urządzeń.
• Realizacja trójfazowego rozprowadzania zasilania w modułowych systemach rozdzielczych.
• Montaż w miejscach wymagających estetycznego i uporządkowanego okablowania.

Wskazówki Montażowe

Montaż szyny Cu wymaga przestrzegania zasad bezpieczeństwa i powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w szafie. Szynę mocuje się na wspornikach izolacyjnych dystansowych (niedostarczanych w zestawie) lub bezpośrednio do obudowy zgodnie z dokumentacją producenta. Przekrój przewodów podłączanych do szyny należy dobrać do spodziewanego obciążenia prądowego. Moment dokręcania śrub mocujących i zacisków – zgodnie z zaleceniami producenta szyny lub producenta akcesoriów montażowych.

FAQ

• Czy szyna jest gotowa do montażu? Szyna UM23B jest dostarczana jako element konstrukcyjny – wymaga przymocowania do obudowy za pomocą odpowiednich wsporników. Nie zawiera w zestawie śrub ani izolatorów.
• Jaki jest maksymalny prąd, jaki może przewodzić ta szyna? Producent nie podaje dopuszczalnego obciążenia prądowego. Wartość ta zależy od warunków montażu, temperatury otoczenia oraz sposobu podłączenia przewodów. Należy dobrać przekrój szyny (20x10mm) do wymaganego obciążenia zgodnie z normami.
• Czy szyna ma otwory montażowe? W specyfikacji nie zawarto informacji o otworach. W typowych rozwiązaniach szyny Cu 20x10mm mogą posiadać otwory lub być przeznaczone do mocowania za pomocą uchwytów – zalecamy sprawdzenie fizycznego egzemplarza przed montażem.
